描述

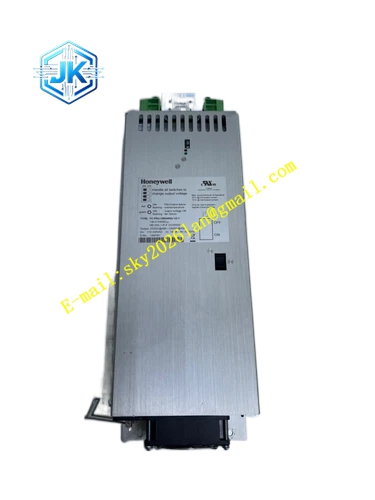

Honeywell FC-PSU-UNI2450
技术规格
- 输入电压：240V AC
- 输出电压：24V DC
- 额定输出功率：100W
- 冗余方式：1+1 热备冗余
- 背板接口：FSC 机架供电总线
- 工作温度：0℃至 + 55℃
- 安装方式：FSC 机柜槽位插装
功能特点 稳定 24V DC 输出，为全机架 FSC 卡件供电。 过流与短路保护，故障回路不影响其他电源通道。 板载 LED 指示电源输出状态。 冗余并联供电，单电源故障无缝切换。 结构紧凑适配标准 FSC 机架槽位。
应用场景 FSC 安全系统基础供电 老旧 FSC 系统故障电源备件替换 小型 SIS 系统机架供电 安全联锁回路供电配置
性能参数
- 输出电压精度：±2%
- 切换时间：<2ms
- 平均无故障时间：120 万小时
- 绝缘耐压：输入输出间 2000VAC
- 工作湿度：5%-95% 无结露
材质构成 钢制喷塑外壳 铝散热片 电解电容 整流桥与功率管 镀金背板连接器 阻燃前面板
结构特征 长条形插卡外形。 前面板电源状态 LED。 后部镀金连接器对接机架总线。 侧面散热格栅。 固定安装卡扣。
工作原理 240V AC 输入经整流滤波与开关电路转换为 24V DC，输出至机架供电总线为所有 FSC 卡件供电。双电源冗余配置下，单电源故障时另一电源自动承担全机架负载。过流保护在输出短路时限流，保护电源电路不损坏。
安装要求 将电源插入 FSC 机架电源槽位。 连接交流输入电源线。 上电确认输出电压正常。 验证冗余切换功能。
使用注意事项 输出总负载不得超过 100W。 电源输入必须可靠接地。 更换电源使用同型号备件，不同版本输出电压不匹配。 插拔电源时均匀受力，避免弯折背板金手指。
