描述

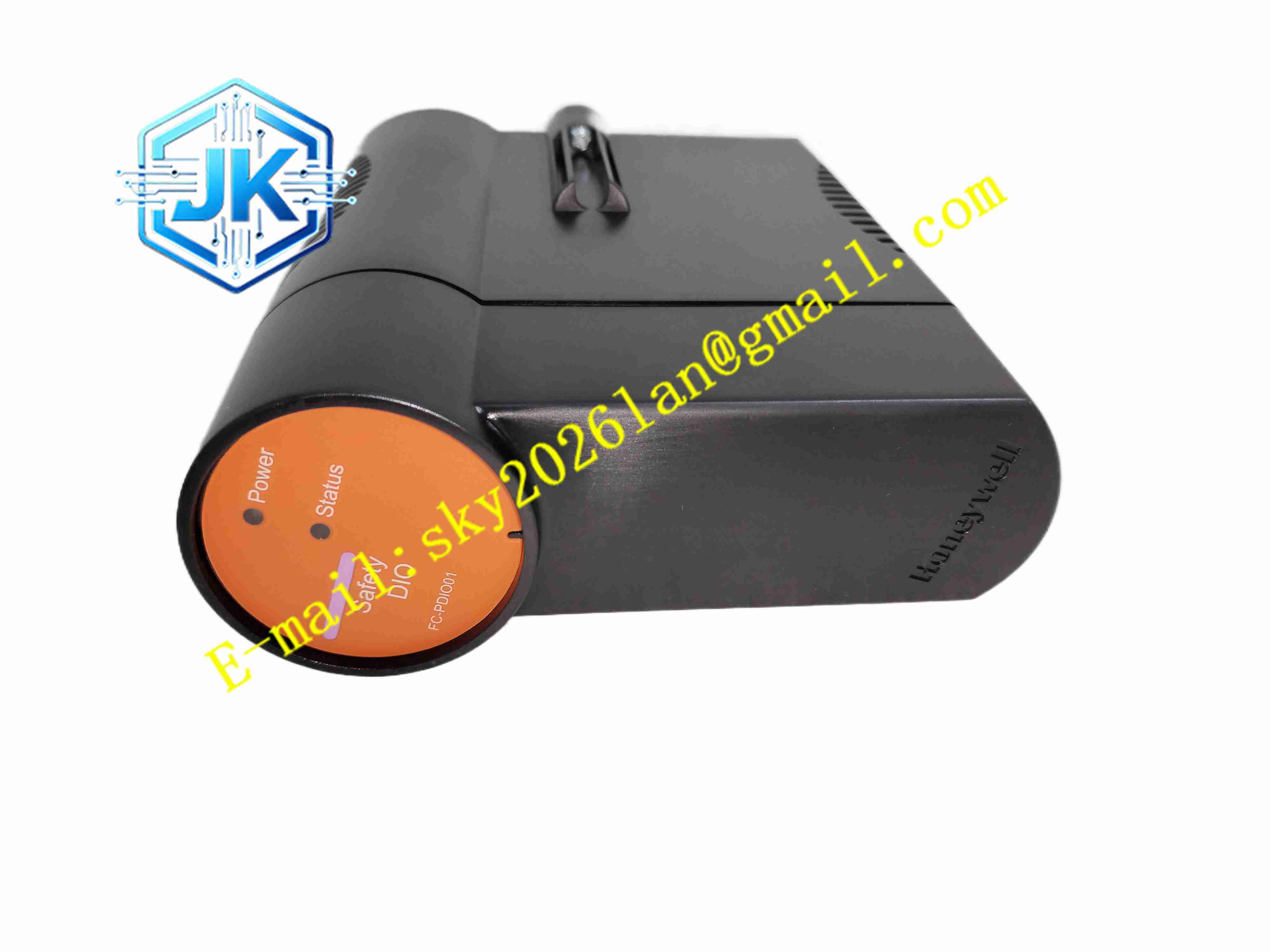

Honeywell FC-PDIO01
技术规格
- 信号类型：混合数字输入 / 数字输出
- 供电：24V DC
- 安全等级：SIL3
- 通道诊断：断线、短路回路监测
- 通讯：FSC 系统安全背板总线
- 工作温度：0℃ ~ +60℃
- 防护等级：IP20，机架插拔式
- 重量：0.8kg
功能特点
- 采集现场无源开关、限位、急停触点状态。
- 安全数字输出驱动电磁阀、报警继电器等现场执行器件。
- 所有通道回路诊断，检测线路断线、短路故障。
- 安全总线传输，数据校验保障安全信号可靠传输。
- 支持热插拔，维护更换不影响系统其余模块运行。
- 前面板 LED 指示灯，独立显示每路通道状态。
- 电路板三防涂覆，抵抗工业粉尘与湿气。
- 硬件故障时输出自动进入安全状态。
应用场景
- 霍尼韦尔 FSC 紧急停车 ESD 系统开关量采集与输出
- 火焰探测、消防联锁保护系统
- 化工装置安全阀门控制回路
材质构成
- 外壳：阻燃聚碳酸酯塑料机架外壳
- PCB：FR4 三防涂层电路板
- 继电器：安全型电磁继电器
- 背板连接器：镀金接触引脚
- 端子：镀锡铜合金接线端子
结构特征
- 机架插拔式模块，前端 LED 状态面板，后端背板总线插头。
- 内部隔离电路，区分现场回路与系统总线。
- 被动散热，无风扇。
工作原理 数字输入通道读取现场开关触点通断状态，转换为数字信号上传 FSC 控制器。控制器根据安全逻辑下发指令，模块内部安全继电器动作，驱动现场电磁阀。模块持续监测回路阻抗，识别线路故障，故障信息上传控制器报警。
安装要求
- 插入 FSC 机架指定插槽，锁定卡扣。
- 现场开关线缆采用屏蔽线，与动力电缆分开敷设。
- 完成保护接地，接入 24V DC 电源。
- 完成接线后，模拟触点动作、线路故障，校验通道功能。
使用注意事项
- 输出回路负载不可超过模块额定电流。
- 插拔模块前确认系统热插拔条件。
- 备件操作佩戴防静电手环。
- 通道硬件故障立即更换模块。
