描述

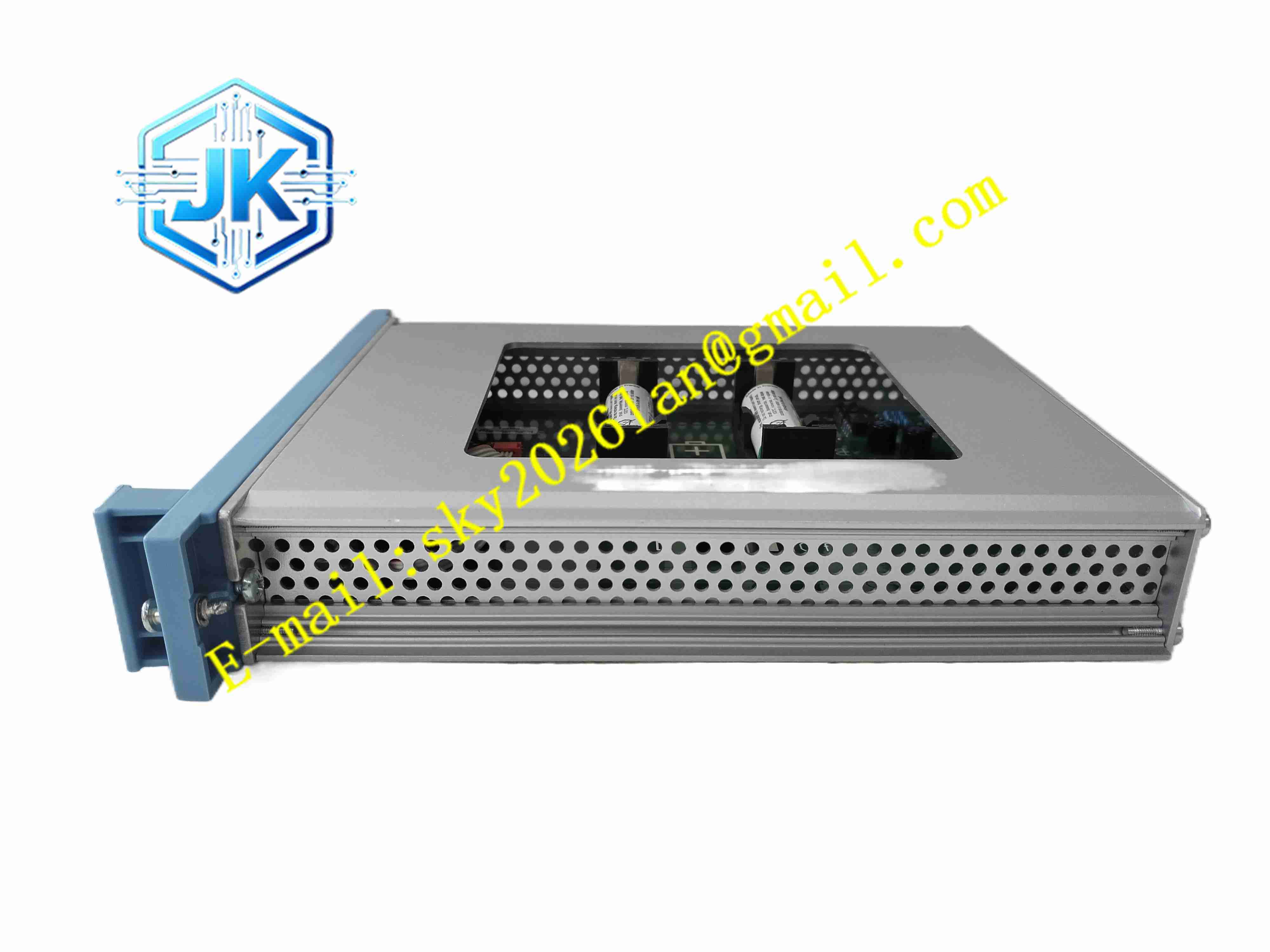

Honeywell FC-BKM-0001
技术规格
- 总线类型：FC 系列安全背板总线
- 通讯速率：机架内部高速并行总线
- 供电：机架背板 DC24V 供电
- 隔离耐压：总线对外 2500VAC 隔离
- 故障诊断：总线通讯故障、板卡缺失、背板链路故障检测
- 工作温度：0℃～+60℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 安装方式：机架插槽安装
功能特点
- 机架背板总线管理，负责 CPU 与所有 I/O 模块之间数据转发、信号驱动
- 背板总线链路诊断，检测总线断线、信号异常、板卡缺失、通讯故障
- 总线信号电气隔离，隔离各板卡之间干扰，防止单板卡故障影响整个机架总线
- 总线信号整形与驱动，提升背板总线信号完整性，降低信号衰减
- 前面板 LED 指示灯，指示总线运行状态、总线故障状态
- 支持机架冗余总线架构，适配冗余 CPU 安全系统
- 故障信息上传至安全 CPU，在 DCS 操作站显示总线故障报警
- 硬件看门狗监测总线状态，总线严重故障触发系统安全停机逻辑
应用场景
- 石化、化工 Honeywell FSC 安全仪表系统 SIS 机架
- 电厂锅炉、透平机组 SM 安全保护系统
- 油气平台、LNG 装置霍尼韦尔安全控制系统机架
- 煤化工装置紧急停车系统机架
材质构成
- 前面板：阻燃工程塑料，状态 LED 指示灯窗口
- PCB 主板：FR4 多层工业玻纤电路板，三防涂覆
- 通讯器件：总线驱动芯片、信号隔离收发芯片
- 无源元件：薄膜电容、精密电阻、浪涌吸收器件
- 背板连接器：镀金欧式金手指连接器
结构特征
- 机架插卡式板卡，安装于 FC 系列安全机架专用总线插槽

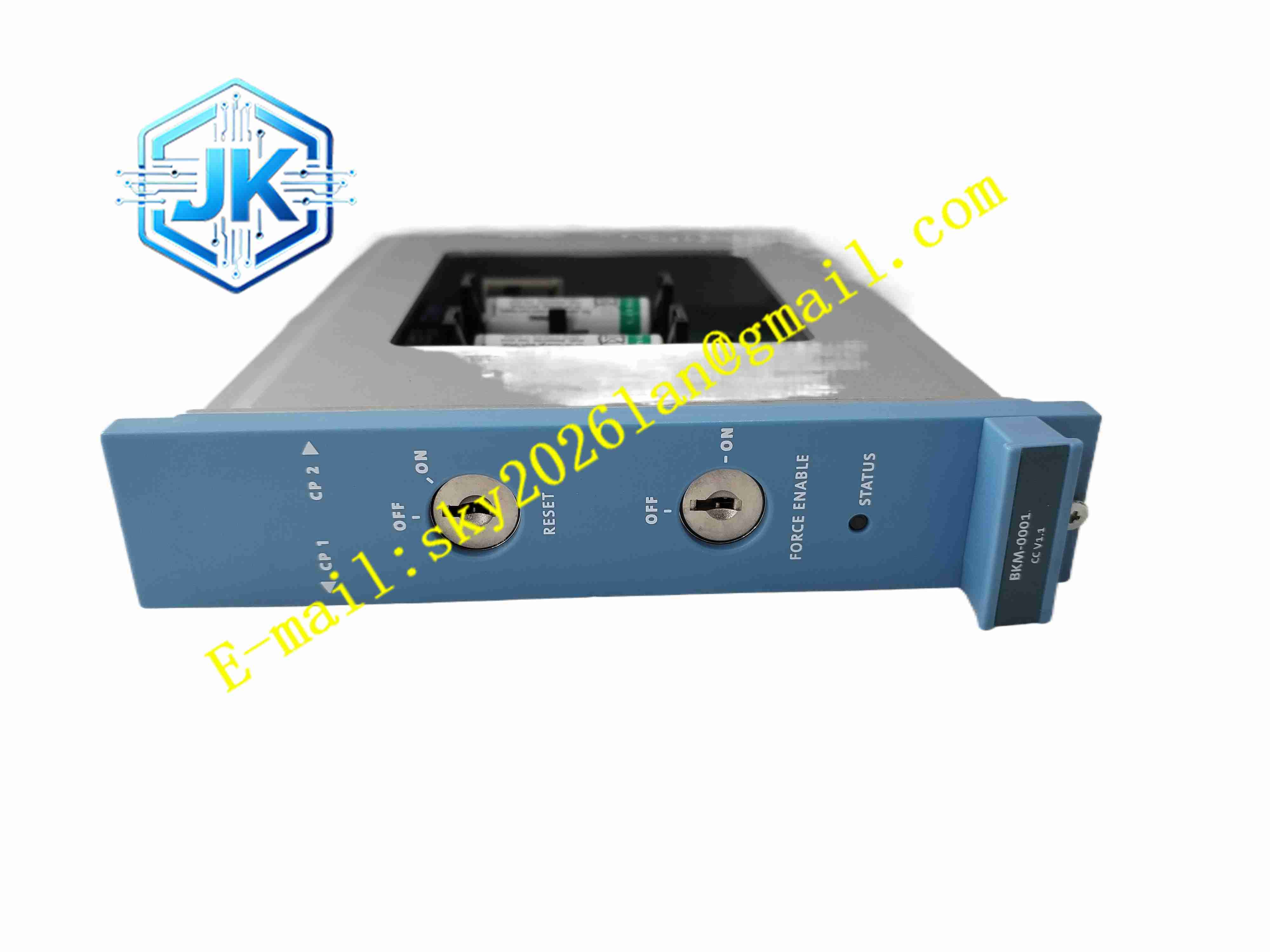

- 前面板集成总线运行、总线故障 LED 指示灯
- 板卡内部电路分区，总线驱动区、信号隔离区、诊断电路分区
- 板卡加固设计，适应工业厂房振动环境
- 面板锁紧结构，防止振动造成板卡松动，总线通讯中断
工作原理 机架背板 DC24V 供电，FC-BKM-0001 作为背板总线管理单元，接收 CPU 下发指令，转发至机架内各个 I/O 模块；同时采集 I/O 模块上传的现场信号、故障信息转发回 CPU。模块持续监测背板总线信号质量，检测总线断线、信号异常、板卡缺失，一旦总线故障，点亮故障 LED 并将故障信息上传安全 CPU，严重总线故障触发安全停机逻辑。
安装要求
- 断电防静电环境下插入机架插槽，锁紧面板
- 机架可靠接地，接地电阻满足 SIS 系统规范
- 机柜内部通风，温度维持 0℃～+60℃，柜内无凝露
- 上电前，确认机架所有板卡安装到位，背板连接可靠
- 上电后，在系统软件检查总线通讯状态，确认无总线故障报警
使用注意事项
- 系统在线运行时禁止带电插拔模块，更换模块必须停机
- 背板总线故障会造成整个机架 I/O 通讯中断，触发安全联锁动作
- 拆装佩戴防静电手环，静电损坏总线驱动芯片
- 更换模块后，重启机架，检查总线通讯，验证全部 I/O 信号
- 备件存放于防静电防潮密封箱
