描述

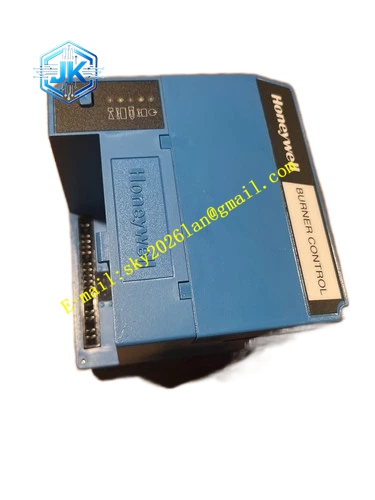

Honeywell EC7850A1080
技术规格
- 兼容探测器：C7027、C7035 紫外火焰探测器
- 供电电压：120V AC 50/60Hz
- 预吹扫时间：1-120 秒可调
- 点火试燃时间：1-10 秒可调
- 输出触点额定值：点火变压器、燃料阀、风机联锁触点 5A/250V AC
- 工作温度：0℃至 + 60℃
- 安装方式：DIN 导轨或螺钉固定
功能特点 自动燃烧时序：预吹扫、点火试燃、火焰确认、正常运行。 火焰失败锁定，安全停机后需手动复位。 火焰信号放大处理，适配连接 UV 探测器。 板载故障码显示，锁定时指示故障原因方便维护。 停机后后吹扫功能。 联锁空气流量开关与高温限制器。
应用场景 商用燃气锅炉燃烧器管理 工业工艺加热器自动燃烧控制 成套燃烧器安全系统集成 存量旧燃烧控制继电器故障备件替换
性能参数
- 火焰响应时间：≤0.8 秒
- 安全锁定精度：符合 NFPA 85 要求
- 触点额定值：5A/250V AC
- 点火变压器输出：120V AC 初级
- 绝缘电阻：≥100MΩ
材质构成 阻燃 ABS 外壳 铝制散热片承载功率电路 机电继电器输出组件 螺钉端子块 PCB 状态 LED 阵列 钢制安装支架
结构特征 长方形塑料外壳。 前面 LED 阵列显示时序状态与故障码。 后部端子按供电、探测器、燃料阀、风机输出分区标注。 安装支脚固定在控制柜背板。 前面板集成复位按钮。
工作原理 接收到供热需求信号后，控制器启动风机按设定预吹扫时长运行，清除燃烧室残留未燃气体。吹扫结束后点火变压器通电，主燃料阀打开进入点火试燃期。连接的 UV 火焰探测器向控制器发送火焰存在信号；试燃窗口内确认火焰后点火变压器断电，燃烧器进入正常运行。未检测到火焰时控制器立即关闭燃料阀，锁定并显示故障码。运行中熄火时控制器立即触发燃料切断与锁定。
安装要求 将控制器安装在燃烧器柜内，远离高压点火线路。 按时序图连接火焰探测器、燃料阀、风机电机与点火变压器接线。 按燃烧器厂家说明设置预吹扫时间与点火试燃时长。 上电后按复位按钮启动燃烧器时序。 在诊断菜单中验证火焰探测器信号强度。
使用注意事项 调试过程禁止旁路火焰信号验证，会造成爆炸风险。 锁定状态需手动复位，安全功能禁用自动复位。 火焰探测器布线与点火高压线分开敷设。 年度燃烧安全检查包含预吹扫与试燃时间设置验证。
