描述

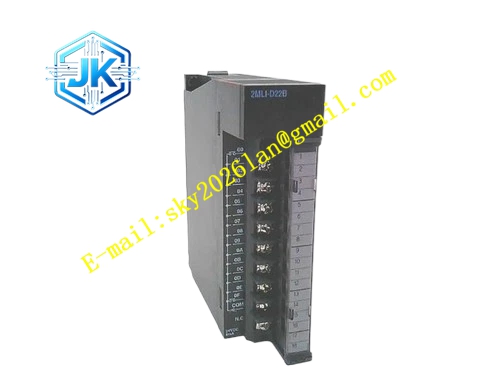

Honeywell 2MLL-C42B
技术规格
- 通信口：2 路隔离 RS485 口
- 通信协议：Modbus RTU 主 / 从模式
- 口间隔离：500VAC
- 背板接口：MasterLogic 200 扩展总线
- 供电电源：背板 5V DC
- 工作温度：0℃至 + 55℃
功能特点 双隔离 RS485 口，每口独立配置波特率与地址。 每口同时支持 Modbus 主站与从站模式。 板载 LED 显示端口通信活动与故障状态。 支持热插拔，模块更换无需全 PLC 停机。 通过 PLC 编程软件配置。 端口间光耦隔离，阻断接地回路干扰。
应用场景 PLC 连接独立 HMI 与变频器网络 工厂 Modbus 网络接入 MasterLogic 系统 需要额外串行通信的 PLC 系统扩展 故障通信模块备件替换
性能参数
- 最高波特率：每口 115200bps
- 隔离耐压：500VAC 1 分钟
- 单口最大节点数：32 台设备
- 总线距离：9600bps 下 1200 米
- ESD 保护：±8kV 接触放电
材质构成 ABS 阻燃外壳 RS485 收发器芯片 光耦隔离器件 插拔式螺钉端子块 镀金背板连接器 DIN 导轨安装卡簧
结构特征 窄长条形 DIN 导轨安装外形。 前面可拆卸端子块对应 A、B 两个端口布线。 侧部扩展总线连接器。 前面端口活动 LED。 DIN 导轨安装卡簧。
工作原理 模块通过扩展总线接收 CPU 发出的 Modbus 数据帧。每个端口收发器将数据转换为 RS485 电信号传输至连接设备。总线上返回的数据通过光耦隔离后打包发送至 CPU。每个端口独立运行，支持不同波特率与设备地址的独立网段。LED 指示每口收发活动状态。
安装要求 将模块卡装在 DIN 导轨扩展总线上。 将 RS485 设备接至 A、B 端口端子。 网段末端启用 120Ω 终端电阻。 在 PLC 软件中配置波特率与协议。 上电后验证两个端口通信正常。
使用注意事项 RS485 A/B 线禁止反接，反接会造成通信完全失败。 隔离网段间禁止共用地线，会破坏隔离效果。 单口超过 32 台设备需加装 中继器。 端口布线远离高压电缆桥架，会造成通信错误。
