描述
Honeywell DC1020CL
技术规格
品牌：Honeywell（霍尼韦尔）
产品型号：DC1020CL（具体完整型号如DC1020CL-301-000-E等，后缀代表输入输出及功能配置）
产品类型：数字温控器/过程控制器
外形尺寸：48×96×94mm（长×宽×高，面板开孔尺寸约45×92mm）

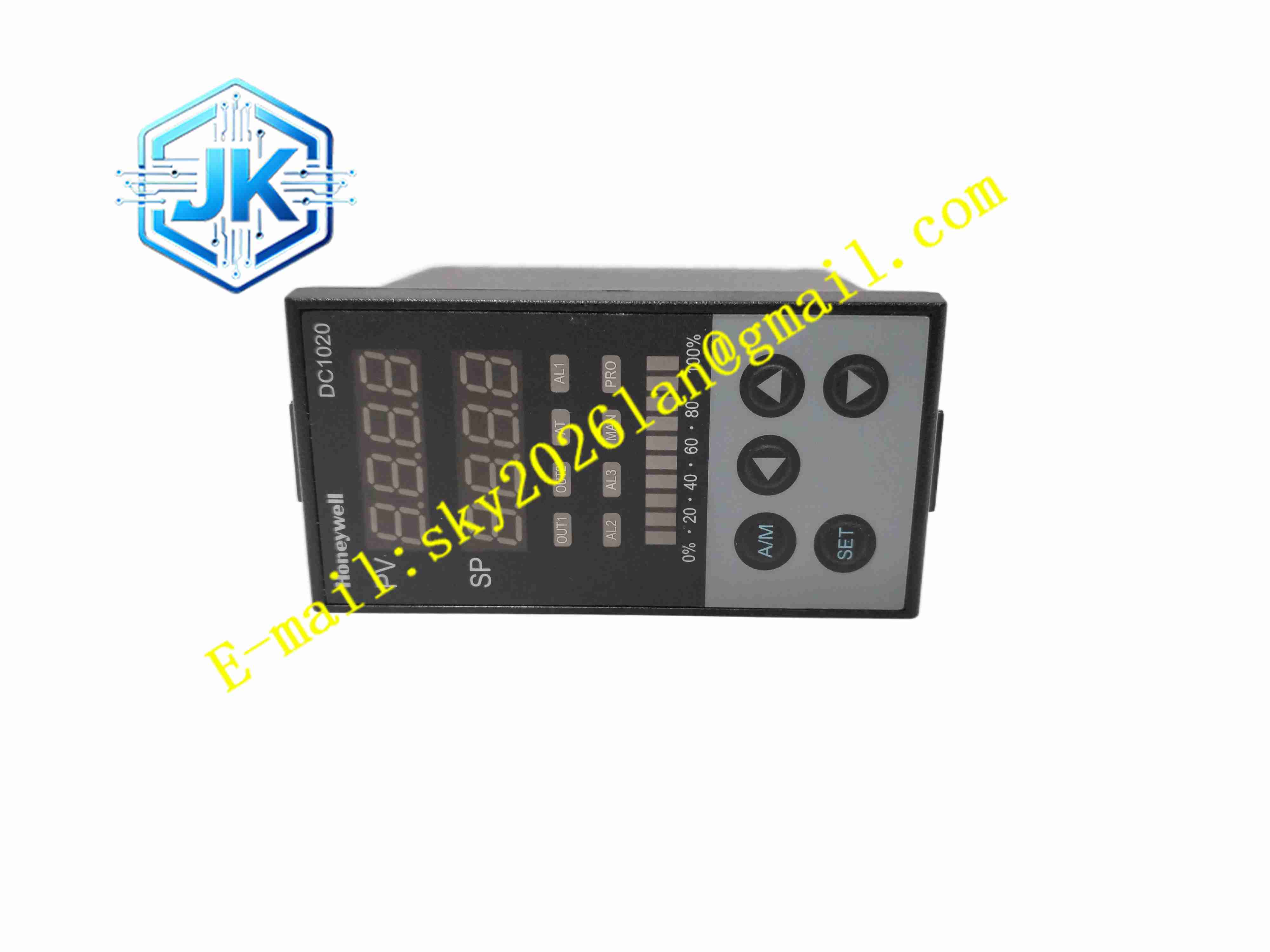

显示方式：双排4位7段LED数码显示（PV测量值/SV设定值）
输入类型：通用输入，支持56种不同输入信号
控制方式：PID、P、PI、PD、ON/OFF、双PID（加热/冷却）
输出方式：继电器、SSR脉冲电压、线性电流/电压、马达阀、SCR触发
通信接口：可选配RS485通信
供电电源：AC 85~265V，50/60Hz
防护等级：前面板符合NEMA/IP防护标准
功能特点
高精度控制：控制精度高达±0.1℃，内置PID+Fuzzy智能算法，长期稳定在±0.5℃内
双PID控制：可同时控制加热和冷却，适用于需要冷热双向调节的场合
通用输入：可选择56种不同输入信号，包括热电偶、热电阻、线性信号等
多种输出：继电器、SSR、线性信号、马达阀、SCR触发等多种输出方式
程序控制：内置2组各8段程序（最多16段），支持升温、持温、降温曲线规划
多重报警：最多3组报警，17种报警模式，支持频闪、延时等多种报警类型
自整定功能：自动计算最优PID参数，简化调试过程
软启动功能：预热加热器，去除表面潮湿，保护加热元件
斜率升温：温度平缓上升到设定值，防止过冲
手动/自动无扰动切换：A/M键便捷切换，输出无扰动
变送输出：可选配PV或SV的4~20mA传送输出
外部遥控：可选配外部遥控设定SV，支持多机同步设定
数据存储：E2PROM非易失性存储器，数据保存10年以上
自诊断功能：自动诊断故障并显示故障信息
应用场景
塑料机械：注塑机、挤出机、吹膜机的温度控制
包装机械：热封机、收缩包装机的温度控制
食品加工：烤箱、杀菌锅、发酵罐的温度控制
化工行业：反应釜、换热器、蒸馏塔的温度及过程控制
电力行业：锅炉、加热炉的温度控制
HVAC：暖通空调系统的温度、湿度控制
实验室设备：恒温箱、培养箱、干燥箱的温度控制
其他：流量、压力、PH值等过程参数的控制
性能参数
继电器输出：3A/240V AC，电气寿命100000次以上
SSR输出：DC 0/24V，ON: 24V，OFF: 0V
线性输出：4-20mA，0-5V，0-10V，1-5V，2-10V等
供电电源：AC 85~265V，50/60Hz，4VA
程序控制：2组×8段（可串接成16段）
定时误差：小于设定值±0.1%
每段时间设定：0-99小时59分或0-99分59秒
材质构成
阻燃工程塑料外壳，工业级PCB电路板，表面贴装元器件，LED数码显示屏，薄膜按键，镀锡接线端子
结构特征

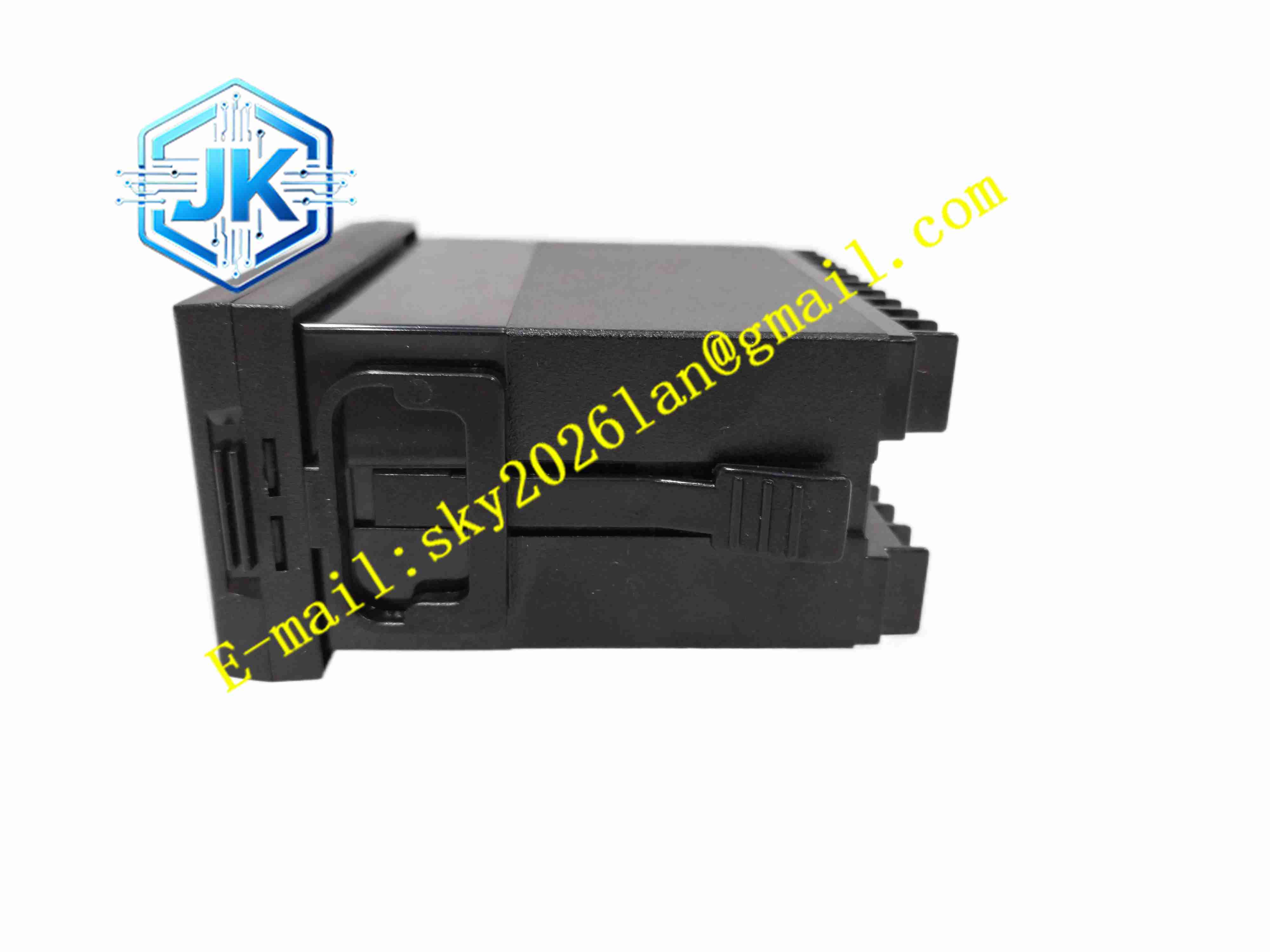

紧凑面板安装结构，尺寸48×96×94mm，双排4位LED显示，薄膜按键操作，可插拔接线端子，状态指示灯，散热设计，前面板防尘防水设计，背面接线端子排布局清晰
工作原理
通过热电偶、热电阻或线性信号输入采集现场温度（或压力、流量等）测量值（PV），与用户设定的目标值（SV）进行比较，经内置PID+Fuzzy智能控制算法计算后，输出控制信号驱动加热或冷却执行机构（如加热器、冷却阀、变频器等）。内置自整定功能可自动计算最优PID参数。程序控制模式下，按预设的升温、持温、降温曲线自动运行。报警功能监测异常状态并输出报警信号。可选通信功能实现与上位机的数据交换和远程设定。
安装要求
在控制柜面板上开孔45×92mm，将温控器插入开孔
使用安装卡扣从后面固定，确保安装牢固
接线前确认供电电源电压与铭牌一致
相对湿度≤85%RH（无凝露）
按照霍尼韦尔接线图正确连接各端子，确认极性正确
使用注意事项
接线前确认电源已断开，确保安全
输入信号类型必须与参数设置中的输入类型一致，否则测量错误
热电偶输入注意正负极性，补偿导线型号匹配
热电阻输入采用三线制接线，确保引线电阻平衡
继电器输出负载不超过额定值（3A/240V AC），感性负载需加吸收电路
SSR输出注意驱动电压和极性，避免接错损坏
线性输出注意负载阻抗匹配
避免在强电磁干扰、强振动、高湿度凝露环境中使用
定期清洁前面板，保持显示清晰
参数设置参考说明书，Level 4为功能锁定层，注意密码保护
出现异常时参考故障代码表进行诊断
长期不用时断开电源
