描述

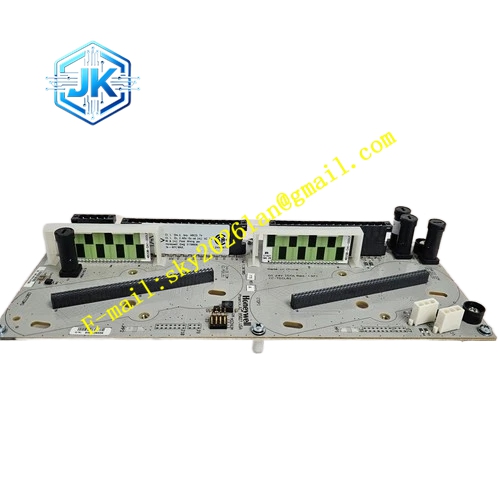

Honeywell CC-TDIL61
技术规格
- 通道数量：16 路数字量输入通道
- 支持信号：24V DC 有源开关、干接点
- 输入阈值：ON 态最低 15V DC，OFF 态最高 5V DC
- 隔离等级：现场组与背板间 500VAC
- 去抖时间：每通道软件 1ms 至 20ms 可调
- 背板接口：C300 I/O 子架总线
- 工作温度：0℃至 + 60℃
- 支持热插拔：在线换卡不停机
功能特点 低通道数外形，适配小单元 I/O 配置。 软件可调去抖滤波器，适配机械触点信号。 逐通道断线诊断，开关接线断裂触发通道故障。 逐通道 LED 显示实时输入状态。 每通道极性可配置，同时适配漏型与源型输入设备。
应用场景 小单元限位开关与联锁信号采集 低通道数离散监测回路 成本优化小型 C300 系统 I/O 故障数字输入卡备件替换
性能参数
- 输入响应时间：匹配配置去抖时间
- 断线检测响应：≤180ms
- 通道串扰衰减：≥-60dB
- 平均无故障时间：55 万小时
材质构成 FR4 PCB 基板 组隔离光耦 RC 去抖滤波元件 TVS 保护二极管 镀金背板金手指 阻燃塑料前面板
结构特征 紧凑 C300 低密度 I/O 外形。 前面可拆卸端子块布置 16 通道布线点。 组隔离屏障分隔现场侧与背板侧。 逐通道输入状态 LED。 防误插缺口防止错槽插入。
工作原理 现场开关触点接至输入端子。光耦隔离现场信号转换为逻辑电平供采样。去抖滤波去除机械触点弹跳。采样通道状态打包为总线帧传输至 C300 控制器。断线检测监测回路连续性，开关接线断裂触发通道故障标志。
安装要求 将卡插入专用低密度数字输入子架槽。 现场开关接至标注端子。 在 Control Builder 配置每通道去抖时间。 上电后验证通道动作正常。
使用注意事项 禁止 AC 高压接至输入端子，高压会损坏光耦隔离器。 去抖时间过短造成老旧开关读数不稳定。 长现场布线需屏蔽电缆减少 EMI 噪声。 可拆卸端子块必须完全插紧，松动造成间歇通道掉线。
