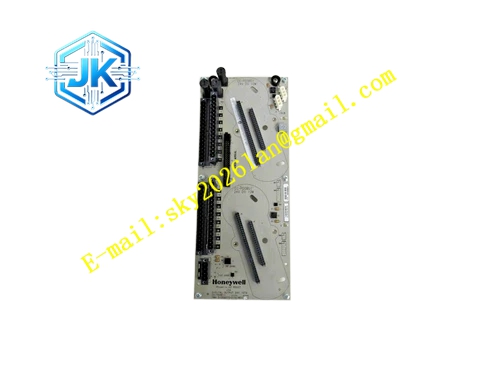

Honeywell CC-TDI220
技术规格： 适配 CC-PDIH01 高压数字量输入 IOM；支持 240VAC 以内交流输入；多路独立信号通道；每通道内置限流与浪涌吸收元件；端子排可整体拔插；通道间电气隔离；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；湿度 5% 至 95% 无凝露。
功能特点： 集中提供高压开关信号接线端子，检修线路时拔下端子排，无需拔出 IOM 卡件；内置 RC 吸收回路，吸收高压接触器分合产生的电弧尖峰；通道独立回路，单路线路故障不影响其余通道；端子印刷通道编号、信号电压标识，方便回路核对；防呆结构，只能匹配 CC-PDIH01 高压 DI 卡件。
应用场景： 高压电气柜断路器位置信号接线基座；大功率电机辅助触点信号转接；电厂高压设备状态反馈端子汇集；化工装置高压开关信号接入 DCS。
性能参数： 限流元件耐受频繁通断的电弧冲击；端子接触电阻长期稳定，大电压工况下不发热；浪涌吸收电路快速抑制感应高压，保护后端 IOM 卡件。
材质构成： 绝缘基体为改性阻燃尼龙；接线端子黄铜镀金；内部 PCB 为 FR4 阻燃板；压敏电阻、RC 吸收元件为高压工业规格器件。
结构特征： C 系列机架单槽立式底座；正面可拆卸分体端子排；背部专用连接器对接 CC-PDIH01 卡件；两侧弹性锁定卡扣；面板印有型号、通道定义标识。
工作原理： 现场高压开关信号接入底座前端端子，信号经过底座内置限流、分压、浪涌吸收电路处理，降低尖峰电压幅值，再通过背部连接器送入 CC-PDIH01 高压 DI 卡件；底座为高压回路提供独立通路，抑制分合闸感应高压，避免尖峰直接击穿 IOM 卡件光耦。
安装要求： 固定在 C 系列 I/O 机架槽位，和 CC-PDIH01 一一配对；高压电缆单独走线，和 24VDC 低压信号电缆物理隔离；接线扭矩严格遵循规范，防止端子虚接打火；机柜可靠接地，接地电阻≤4Ω。
使用注意事项： 仅适配 CC-PDIH01 高压 DI IOM，不能搭配低压数字量输入卡；端子排带电状态禁止拆卸；接线前确认现场高压回路已经断电；不可短接通道端子进行测试。
