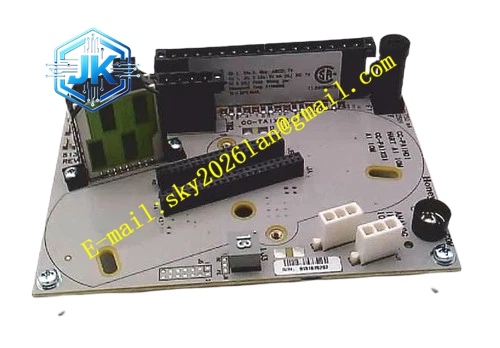

HONEYWELL CC-TCNT01
技术规格： 适配 C 系列高速计数模块；支持差分脉冲、单端脉冲、正交编码器 A/B 相输入；输入信号支持 5VDC、24VDC 脉冲电平；单底座多路独立计数通道；通道间电气隔离；端子采用可拔插分体结构；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；湿度 5% 至 95% 无凝露。
功能特点： 为现场脉冲设备提供接线端子，模块本体与现场线路分离，回路校验、检修无需拆卸计数卡件；内置信号滤波电路，滤除现场电磁干扰造成的杂波脉冲；支持正交编码器双向判向计数，区分正向脉冲与反向脉冲；每一路通道独立回路，单通道线路故障不会影响其余通道计数；端子排可整体拔出，方便回路断电校验。
应用场景： 生产线编码器位移、转速测量；脉冲式流量计流量累计计量；皮带秤脉冲采集；风机、电机转速监测；包装设备高速位置同步计数回路。
性能参数： 端子接触电阻长期稳定，无虚接偏移；信号滤波参数适配工业现场脉冲干扰环境；正交信号相位识别精度满足高速编码器采样需求；隔离耐压符合 C 系列 I/O 安全标准。
材质构成： 底座绝缘基体为改性耐高温阻燃尼龙；接线端子为铜合金镀金；背板连接器触点镀金；内部信号调理电路板基材为 FR4 阻燃板。
结构特征： C 系列 I/O 机架导轨式安装底座；正面配置可拆卸端子排，每一路通道印刷清晰通道标识；背部连接器与高速计数卡件对接；底座带有防呆定位凸起，型号不匹配卡件无法装入。
工作原理： 现场编码器、脉冲仪表输出的脉冲信号接入底座前端端子，信号经过底座内部滤波、电平转换电路处理后，通过背部连接器送入高速计数卡件；正交 A/B 相脉冲由底座同步传输，卡件依据相位差判定转动方向，完成加计数、减计数；底座持续为脉冲回路提供限流保护，抑制瞬时高压损坏计数卡件通道。
安装要求： 固定在 C 系列标准 I/O 机架槽位，配套对应高速计数卡件；脉冲信号线选用屏蔽双绞线，屏蔽层机柜单点接地；脉冲线缆与大功率动力电缆分开敷设；接线紧固，控制合适扭矩，防止端子发热虚接；机柜接地电阻≤4Ω。
使用注意事项： 底座只适配 C 系列高速计数卡件，不可搭配模拟量、开关量 I/O 卡；拔下端子排前确认工艺安全，避免停机、计量中断；脉冲信号电平必须和底座输入规格匹配，不可接入超出额定电压的信号；底座内部电路损坏需要整体更换，不可单独更换板上元器件。
