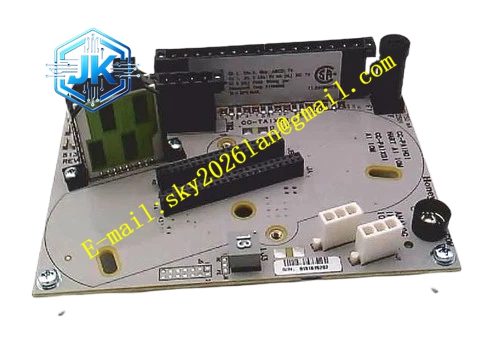

Honeywell CC-TAOX01
技术规格： 适配 C 系列非冗余 AO IOM 模块；输出标准 4-20mA 电流信号；每通道内置短路限流保护；支持 HART 数字信号透传；端子分体可拔插；通道间隔离；负载电阻范围适配标准阀门定位器；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；湿度 5% 至 95% 无凝露。
功能特点： 为现场调节阀定位器提供集中接线端子，将负载回路与 IOM 电子板物理隔离；内置限流电路，负载短路时限制输出电流，保护 AO IOM 卡件；HART 叠加数字信号可以直接透传，在 DCS 侧读取阀门诊断信息；端子整体拔出检修阀门回路，不需要拆卸 IOM 模块；通道独立回路，单通道短路不影响其余调节回路。
应用场景： 普通流量、液位调节阀非冗余调节回路；公用工程冷却水、空气调节阀控制；次要加热炉温度调节输出；水处理常规工艺调节。
性能参数： 4-20mA 输出线性度稳定，负载变化时信号漂移极小；短路保护动作迅速；HART 载波信号完整传输，不影响模拟量基础调节。
材质构成： FR4 阻燃多层 PCB，G3 三防涂覆；接线端子铜合金镀金；绝缘基座阻燃尼龙；背部连接器镀金触点；板载限流、瞬态抑制器件。
结构特征： C 系列 I/O 机架立式单槽底座；正面可拆卸端子排，印有 AO 输出通道标识；背部连接器对接非冗余 AO IOM 卡件；防呆定位凸起，AI IOM 卡件无法装配；两侧弹性卡扣卡入机架锁紧。
工作原理： C300 控制器下发控制指令，由 AO IOM 转换为 4-20mA 电流信号送入 CC-TAOX01 底座；底座通过端子把电流信号输送至现场阀门定位器；底座持续监测输出回路负载状态，检测线路短路故障，故障信息上传至 IOM 再转发至操作站；HART 数字信号叠加在 4-20mA 回路上，经由底座透传给 IOM 解析。
安装要求： 垂直安装于 C 系列 I/O 机架，和非冗余 AO IOM 配对；阀门信号线缆采用屏蔽双绞线，屏蔽层机柜单点接地；信号线和动力电缆分槽敷设；接线扭矩符合规格，避免端子虚接；机柜接地电阻≤4Ω。
使用注意事项： 确认阀门定位器负载电阻在规格允许区间；调节阀检修前切至手动控制，防止自动输出扰动工艺；不可长时间短接输出通道；HART 阀门组态时使用支持 HART 的 AO IOM 模块。
