描述

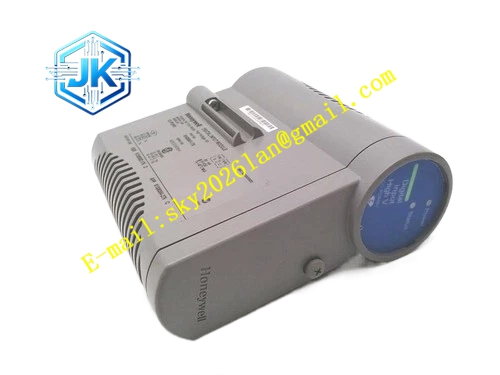

Honeywell CC-PDIH01
技术规格： 32 通道高压数字量输入；支持 120VAC、240VAC 交流信号与 125VDC 直流信号；光耦隔离，隔离耐压 1500VAC；单通道响应时间小于 5ms；背板由 C 系列机架总线供电；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；湿度 5% 至 95% 无凝露；支持输入极性反向组态；具备通道断线、回路故障诊断。
功能特点： 32 路高密度高压开关信号采集，减少机架占用槽位；光电隔离电路隔离高压现场回路与 DCS 低压背板，阻断高压浪涌串入控制器；支持常开、常闭信号组态；实时诊断通道线路开路、短路故障，故障信息上传操作站；可配合对应 IOTA 底座实现冗余配置；面板 LED 显示模块电源、运行、通讯、通道故障状态。
应用场景： 高压配电柜断路器、隔离开关位置反馈采集；大功率电机开关柜辅助触点状态监测；电厂高压辅机开关量反馈；厂区大型电气设备状态 DCS 采集。
性能参数： 光电隔离器件耐受瞬时高压冲击；通道间独立隔离，单通道故障不扩散至其他通道；信号采集时序稳定，事件顺序记录分辨率满足 SOE 时序要求；输入阈值稳定，电压波动范围内状态识别无误。
材质构成： FR4 多层阻燃 PCB，三防涂覆；光耦隔离器件为工业宽温器件；背板金手指镀金；面板为灰色阻燃 PC；内部限流电阻、压敏电阻用于吸收高压尖峰。
结构特征： C 系列标准立式单槽 IOM 卡件；前端面板布置状态指示灯；两侧弹性卡扣，卡入机架槽位锁紧；背部连接器对接配套高压 IOTA 端子底座；带防呆凸起，低压 IOTA 底座无法装配。
工作原理： 现场高压开关触点接入配套 IOTA 端子底座，高压信号经过底座限流、分压后送入 CC-PDIH01；卡件内部光耦器件将高压回路的通断状态转化为低压数字电平；数字信号经背板总线传输至 C300 控制器；卡件持续监测回路电气特征，识别线路断线、短路并生成诊断报警。
安装要求： 垂直安装于 C 系列 I/O 机架，必须搭配对应高压 IOTA 底座；高压现场线缆选用耐压符合规格的电缆，与低压信号线严格分槽敷设，隔离间距大于 50 厘米；高压回路接线紧固，做好绝缘防护；机柜接地电阻≤4Ω。
使用注意事项： 不可接入超出额定 240VAC/125VDC 的高压信号；检修高压回路前，执行高压停电、验电、挂牌上锁流程；不可使用低压 DI 底座搭配此 IOM；模块带电插拔必须佩戴防静电手环。
