描述

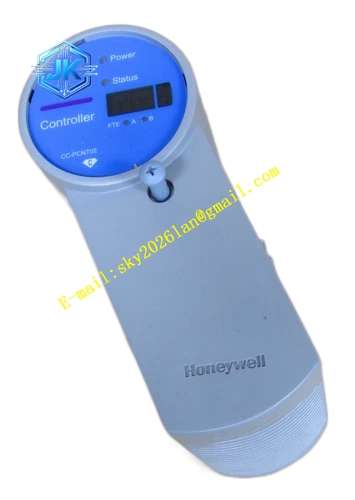

Honeywell CC-PCNT02-80154761-001
技术规格
- 适配系统：Honeywell Experion PKS C300 控制器
- 输入通道：4 路独立高速计数通道
- 信号类型：5VDC、24VDC 脉冲信号，兼容 NPN/PNP 编码器
- 最大脉冲频率：100kHz
- 计数模式：增量计数、减量计数、双向相位计数、门控计数
- 背板总线：C 系列 I/O FTE 总线
- 供电：5VDC 背板供电，24VDC 现场侧供电
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE、RoHS
- 配套底座：80154761-001 IOTA 端子单元
功能特点 四路独立硬件计数通道，互不干扰，每通道可单独配置计数模式、滤波参数、阈值。支持 A/B 相正交编码器信号，识别转动方向，累计位置脉冲。支持脉冲流量累积，在卡件本地完成流量累计，降低控制器总线负载。实时测量脉冲频率，换算转速、瞬时流量。板载数字滤波，滤除现场脉冲信号的毛刺干扰。通道断线检测，监测脉冲输入回路开路故障。面板 LED 指示电源、总线通讯、通道故障状态。支持热插拔，在冗余 C300 机架在线更换。计数数据上传 C300 控制器，在 Experion 操作站显示累积量、瞬时流量、转速数值。支持计数清零、预设值触发输出。
应用场景 石化装置脉冲式流量计流量累积采集 压缩机、风机转速在线监测 输送皮带编码器位置、速度采集 配料称重系统脉冲信号采集 电厂给煤机脉冲计量信号采集
性能参数
- 计数精度：±1 脉冲
- 最高响应频率：100kHz
- 通道隔离：通道和背板总线之间电气隔离
- 平均无故障时间：810000 小时
- 静电抗扰：8kV 接触放电
材质构成 FR4 阻燃三防涂层 PCB 高速脉冲捕获 FPGA 芯片、总线通讯芯片 光电隔离器件，隔离现场脉冲回路与背板电路 TVS 浪涌抑制二极管、输入限流电阻网络 镀金背板连接器，对接 C300 机架背板 金属面板、拉手、状态 LED 指示灯 配套 IOTA 底座为塑料阻燃外壳，螺丝接线端子
结构特征 C 系列标准竖插卡件外形，正面金属拉手，防呆缺口防止反向插装。背板镀金触点对接 C300 机架 FTE 总线。每一路脉冲通道独立隔离电路，避免通道之间串扰。卡件和 IOTA 底座分离，底座固定在机柜侧，卡件可单独插拔更换。面板 LED 分区，分别显示电源、FTE 总线、四路通道故障。PCB 走线做阻抗匹配，保障高速脉冲信号稳定采集。
工作原理 现场脉冲信号经过 IOTA 底座端子送入卡件，经过光电隔离、滤波电路后送入 FPGA 捕获单元。FPGA 对脉冲边沿计数，根据组态模式做加计数、减计数或者正交方向识别，计算脉冲频率。计数结果周期性打包，通过 FTE 背板总线发送给 C300 控制器。卡件持续监测输入回路电流，回路断线时触发通道故障告警，上传操作站。控制器下发清零指令，卡件本地计数器清零。
安装要求 佩戴防静电手环，将 CC-PCNT02 卡件插入 机架 I/O 槽位，配套 80154761-001 IOTA 底座预先固定在机柜端子侧。脉冲传感器屏蔽双绞线接入 IOTA 端子，屏蔽层单端接地。在 Experion 工程软件中配置通道模式、脉冲系数、滤波参数。机架上电，确认总线通讯指示灯常亮。使用信号发生器输入标准脉冲，校验计数精度。脉冲线缆远离动力电缆，减少电磁干扰。
使用注意事项 脉冲信号电压必须和卡件组态电压匹配，禁止接入超过 30V 的高压信号。长距离脉冲布线必须使用屏蔽双绞线。高速脉冲线缆长度不能超出规格上限，过长会造成信号畸变。出现计数跳变，优先检查接地、线缆屏蔽，再调整滤波参数。热插拔操作在冗余 模式下执行，非冗余机架需要停机更换。
