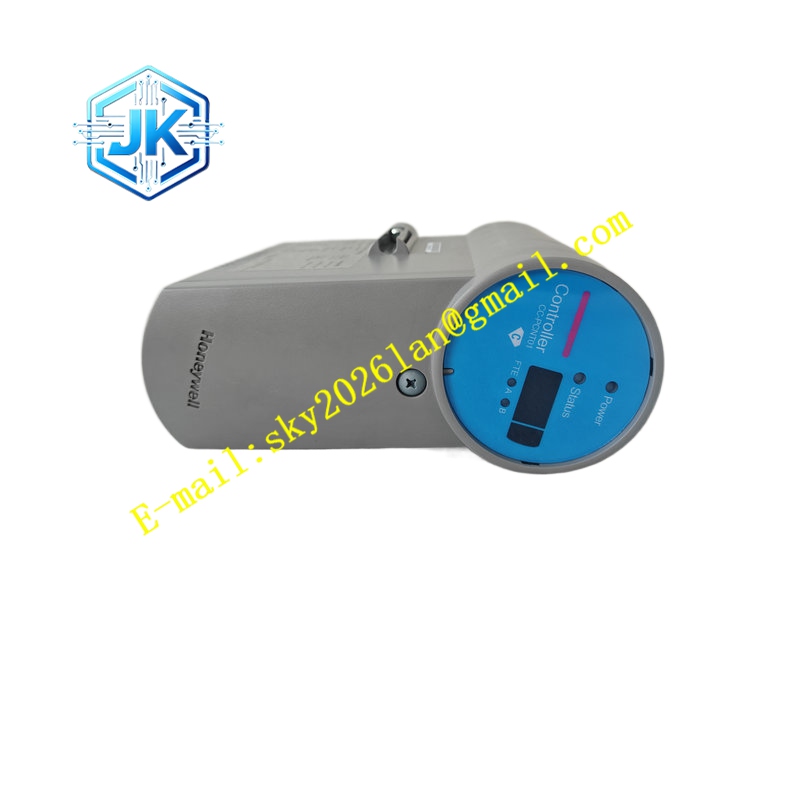

Honeywell CC-PCNT01
技术规格 通道数量 4 路脉冲输入；最大计数频率 10kHz；输入信号类型支持 TTL、集电极开路脉冲；通信依托 C300 I/O Link 总线；工作电压 24VDC；工作温度区间 – 40℃~+70℃；通道间隔离电压 2500VAC；支持断线诊断、数字信号滤波；单模块功耗 3.8W。
功能特点 具备双向脉冲计数、脉冲频率测量功能；内置数字滤波器，滤除现场触点抖动与电气噪声；实时断线检测，通道异常直接上送系统报警；支持硬件看门狗，模块异常自动故障上报；兼容 Control Builder 软件组态，可设置预置计数值、流量累积参数；支持模块热插拔，不中断整套 DCS 系统运行。
应用场景 油气、化工、电力行业涡轮流量计、涡街流量计脉冲流量积算；压缩机、泵体、汽轮机转轴转速监测；灌装、包装生产线物料批量计数；编码器脉冲采集，用于设备位移长度计量。
材质构成 主体电路板采用阻燃 FR4 基材；金属加固托架；防静电工程塑料面板；板卡表面带 G3 等级防腐涂层，适配化工腐蚀性工况。
结构特征 卡件为标准 Series C 系列竖向卡件结构，正面配置 LED 状态指示灯；后端金手指对接 IOTA 端子底座；信号端子全部集成在配套 IOTA 底座，卡件本体无直接接线端子，采用背板总线通讯。
工作原理 现场传感器产生脉冲信号送入 IOTA 端子底座，经过信号隔离、电平转换后送入本模块；模块内部硬件计数器捕捉脉冲边沿，完成脉冲数量与频率运算；处理后的数据通过 I/O Link 总线上传至 C300 控制器，用于流量累积、转速联锁、批量控制逻辑。
安装要求 垂直安装于 Experion C300 标准控制柜机架；配套对应型号 IOTA 端子底座，卡件与底座必须完全锁紧；信号电缆采用屏蔽双绞线，屏蔽层单端接地；机柜内部预留上下通风间隙；远离大功率接触器、变频器等强干扰源。
使用注意事项 上电前核对 24VDC 供电极性，反接会造成模块损坏；脉冲输入电平必须和传感器输出类型匹配；每年定期清理板卡表面积尘；模块故障更换前，在 Control Builder 软件备份通道组态参数；严禁在防爆危险区域直接插拔模块。
