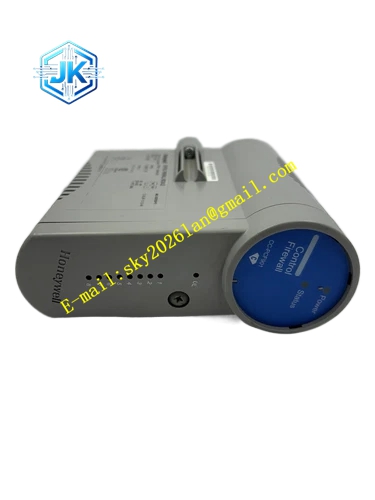

HONEYWELL CC-IP0101
技术规格： 双路 10/100Mbps 自适应以太网 RJ45 接口；背板 24VDC 供电；支持 TCP/IP 协议族；支持 Modbus TCP 协议；最大支持 128 路 TCP 连接；工作温度 0~60℃；存储温度 – 40~85℃；整机重量 0.3kg；尺寸 125mm×45mm×140mm；功耗最大 1.5W。
功能特点： 双网口架构，可组建容错网络；支持 IP 地址静态分配、DHCP 自动获取；报文过滤，隔离非控制流量；内置通讯诊断，链路断开、报文超时实时报警；支持 Modbus TCP 主从模式，对接第三方 PLC、仪表；背板总线和 C300 控制器高速数据交互；支持在线配置网络参数，无需停机。
应用场景： DCS 系统操作站与 C300 控制器数据通讯；对接第三方 PLC、智能仪表、在线分析设备；工厂 MES 系统采集 DCS 实时工艺数据；远程控制机柜网络接入；控制系统跨网段数据交互。
性能参数： 以太网全双工 / 半双工自适应；网络通讯延迟满足 DCS 过程控制实时性；通讯链路故障快速检测；支持链路冗余切换；支持端口状态、收发报文计数诊断。
材质构成： PCB 为 FR4 阻燃基板，G3 三防涂层；外壳灰色阻燃塑料；RJ45 网口带防雷防护组件；背板连接器镀金；固定卡扣为工程塑料。
结构特征： 标准 C 系列单插槽立式模块，安装于 I/O 机架通讯槽位；正面具备网络链路指示灯、电源灯、模块故障指示灯；双 RJ45 网口前置，方便网线插拔；模块两端卡扣锁定在机架上。
工作原理： 模块通过背板 C 系列总线和 C300 控制器交换过程数据；外部以太网报文经由 RJ45 端口进入模块，协议解析之后转发至控制器；控制器下发的数据经模块封装为以太网报文发送至上位机或第三方设备；模块持续检测网口链路状态，链路中断时向上位系统上报通讯故障。
安装要求： 安装在 C 系列 I/O 机架指定通讯槽位；网线选用工业超五类屏蔽网线，屏蔽层机柜侧接地；控制网络独立组网，和办公网络物理隔离；机柜接地电阻≤4Ω；网口水晶头压紧，避免虚接。
使用注意事项： 本模块仅适配霍尼韦尔 C300 Experion PKS 系统，不能单独作为通用交换机；网络 IP 规划需要和控制系统网段匹配；禁止将控制网直接接入互联网；网线避免和大功率动力电缆并行敷设；网络参数修改前做好记录，防止通讯中断。
