描述

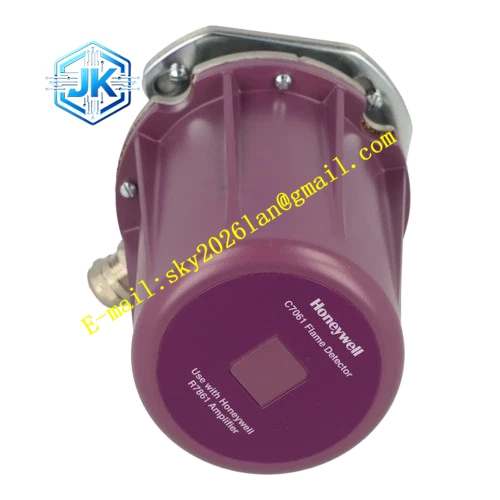

Honeywell C7061A1020
技术规格
- 品牌： Honeywell
- 型号： C7061A1020
- 产品类型： 动态自检紫外线火焰探测器
- 检测原理： 紫外线辐射检测
- 自检方式： 摆动式快门周期性中断紫外线到达传感器
- 配套控制器： R7861 动态自检紫外线放大器、R7061、R4348、7800 系列燃烧程序控制器
- 安装接口： 3/4 英寸 NPT 内螺纹
- 电气额定值： 115/230VAC，50/60Hz
- 环境温度： -40°C 至 +79°C
- 外壳等级： NEMA 4 / IP66
- 重量： 约 1.2 kg
- 外形尺寸： 直径约 133 mm × 长度约 183 mm
功能特点
- 内置摆动式快门，约每分钟 12 次中断紫外线到达传感器，实现紫外传感管自检。
- 配合 7800 系列控制器时，可通过微处理器检查放大器电路组件。
- 紫外线传感管和石英观察窗支持现场更换。
- 支持水平、垂直或任意角度安装。
- 两个探测器可并联使用，降低火焰对准困难时的误停机风险。
- 安装法兰内置隔热块，提升高温环境下的可靠性。
- 螺纹导管接头和彩色编码导线便于电气安装。
应用场景
- 燃气燃烧器火焰监测
- 燃油燃烧器火焰监测
- 工业锅炉燃烧控制
- 加热炉、焚烧炉火焰检测
- 燃烧程序控制系统安全联锁
- 需要动态自检功能的工业燃烧设备
性能参数
- 检测波段： 紫外线辐射
- 快门频率： 配合 7800 系列约 0.2 Hz；配合 R4348/R7061 约 1 Hz
- 石英视窗耐压： 约 138 kPa
- 工作温度： -40°C 至 +79°C
- 储存温度： -50°C 至 +80°C
- 探测器至放大器最大电缆长度： 300 米
- 并联探测器数量： 不超过 2 个
材质构成
- 金属外壳及安装法兰
- 紫外线传感管
- 石英观察窗
- 摆动式快门机构
- 信号放大及连接组件
- 彩色编码导线
- 隔热块组件
结构特征
- 圆柱形探测器主体，带安装法兰。
- 法兰内置隔热块，减少高温传导影响。
- 面板设有定位参考点，用于保证快门机构正确运行。
- 电气连接采用彩色编码导线。
- 探测器本体符合 NEMA 4 / IP66 防护要求。
- 安装法兰为 3/4 英寸 NPT 内螺纹。
工作原理
C7061A1020 通过石英观察窗接收燃烧火焰产生的紫外线辐射。内部摆动式快门周期性遮挡紫外线，使紫外传感器产生周期性信号，从而验证传感器管是否正常工作。探测器将检测信号送至配套放大器或控制器，控制器据此判断火焰是否存在。若运行中未检测到有效火焰信号，系统将触发报警或安全停机。
安装要求
- 仅与霍尼韦尔指定控制器配合使用。
- 安装时确保面板缺口向上、箭头向下，保持垂直对齐。
- 导管开口应低于水平线约 45 度，减少灰尘和冷凝影响。
- 布线应符合 NEC Class 1 或当地电气规范要求。
- 探测器与放大器之间电缆长度不超过 300 米。
- 并联使用时不超过两个探测器。
- 安装位置应能稳定观察火焰区域。
使用注意事项
- 定期清洁石英观察窗，可使用铅笔橡皮头端包裹软布擦拭。
- 不要拆下石英观察窗进行清洁。
- 探测器环境温度超过 79°C 时应增加隔热或冷却措施。
- 出现零读数时可依次检查放大器插件、紫外线传感管、线圈与快门组件。
- 确保安装方向正确，否则快门机构可能无法正常运行。
- 存储和运输过程中避免撞击光学窗口和快门机构。
- 更换部件后需进行功能测试。
