描述

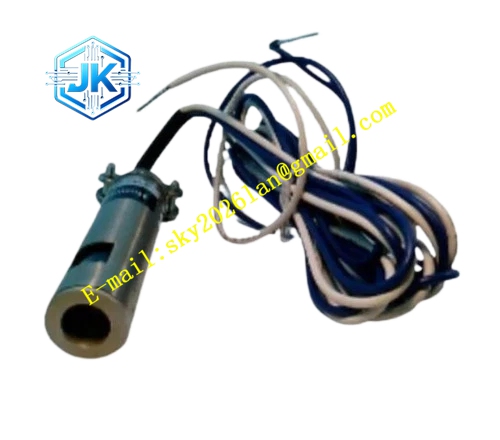

Honeywell C7044A1006
技术规格
- 探测波段：190-270nm 紫外波段
- 探测响应时间：≤0.2 秒
- 自检周期：30 秒自动内部检测
- 输出信号：单刀双掷干接点，触点额定值 2A/220V AC
- 供电电压：120V AC 50/60Hz
- 工作温度：-40℃至 + 80℃
- 防护等级：IP65
功能特点 自动周期性自检，运行过程中验证紫外管与继电器电路健康状态。 自检模拟紫外信号，无需中断燃烧器运行即可检查探测器响应。 探测器未通过自检时触发独立故障报警输出。 满足 SIL2 安全完整性等级要求，适配关键燃烧安全回路。 板载 LED 显示火焰存在、自检进行中、探测器故障状态。 兼容带自检功能的霍尼韦尔 RM7800 系列火焰安全装置。
应用场景 要求持续验证探测器健康度的关键燃烧器安全回路 炼厂 SIL 等级燃烧安全系统 无人值守远程锅炉自动自诊断 无自检功能标准探测器的升级替换
性能参数
- 自检周期：30 秒
- 单次自检完成时间：≤100ms
- 探测距离：6 米范围内可稳定检测主火焰
- 安全完整性等级：SIL2 认证
- 安装螺纹：1 英寸 NPT
材质构成 压铸铝粉末涂层外壳 高可靠紫外光敏管 石英玻璃检测窗 不锈钢快门 自检模拟 LED 电路 镀金输出继电器触点
结构特征 坚固圆柱形压铸铝外壳。 前端石英检测窗带内置快门。 后面板三个状态 LED。 1 英寸 NPT 安装螺纹。 内部自检光电二极管紧邻紫外传感器安装。
工作原理 正常运行时火焰紫外辐射触发紫外光敏管导通，输出火焰存在干接点信号。每 30 秒板载自检 LED 发射受控紫外闪光照射传感器，模拟火焰信号。探测器检测紫外管是否对测试闪光产生响应；若传感器老化失效无响应，独立故障触点断开触发安全报警。熄火时真实紫外信号消失，探测器执行标准熄火停机流程。
安装要求 安装时视场正对主燃烧器火焰。 将火焰存在输出与故障输出触点分别接至安全系统。 调试时触发手动自检，确认两个触点状态正确切换。 验证自检周期不会导致运行中燃烧器停机。
使用注意事项 禁止旁路故障报警触点，旁路后自检安全功能失效。 运行中自检触发故障说明紫外管老化，需立即更换探测器。 禁止堵塞自检 LED 窗口，积灰会导致自检误判失败。 每年校准验证自检模拟强度符合规范要求。
