描述

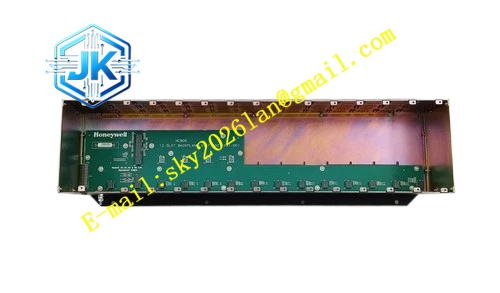

Honeywell 900R12-0200
技术规格
- 通道数量：8 路 RTD 输入通道
- 支持传感器：Pt100、Cu50 热电阻
- 连接类型：2 线、3 线、4 线制
- 分辨率：16 位 ADC
- 背板接口：HC900 扩展串行总线
- 供电电源：背板 24V DC
- 工作温度：0℃至 + 60℃
- 安装方式：标准 35mm DIN 导轨
功能特点 多通道温度采集，单卡覆盖中低温过程点监测。 三线、四线制引线电阻补偿，消除长线缆测量误差。 开路传感器检测，热电阻断裂触发通道故障。 数字滤波平滑温度信号，抑制现场电噪声。 传感器类型软件可配置，无需硬件跳线。 支持热插拔，更换模块无需系统停机。
应用场景 厂房环境温度多点监测 换热器水温测量 暖通空调系统温度采集 故障 RTD 输入模块备件替换 中型生产设备温度回路集成
性能参数
- 测量精度：±0.1℃满量程
- 测量范围：-200℃至 + 850℃
- 引线补偿范围：单根引线最高 50Ω
- 更新率：全通道 50ms
- 平均无故障时间：60 万小时
材质构成 ABS 阻燃外壳 16 位 ADC 芯片 精密恒流激励源 铂参考电阻 可拆卸螺钉端子块 镀金背板连接器
结构特征 窄长条形 DIN 导轨安装外形。 前面可拆卸端子块布置 8 通道布线点。 侧部扩展总线连接器对接相邻 HC900 模块。 前面板电源与故障状态 LED。 集成 DIN 导轨锁扣。
工作原理 模块向连接热电阻供给精密恒定激励电流，电流流过热电阻元件产生与电阻值成正比的电压。16 位 ADC 测量该电压，通过 Pt100 分度表将电阻值转换为温度值。三线、四线制配置单独测量引线电阻，从测量结果中减去引线压降。开路检测监测激励电流，传感器断线触发通道故障标志。
安装要求 将模块卡装在 DIN 导轨上。 热电阻传感器使用屏蔽三线或四线电缆连接。 在 HC900 编程软件中配置传感器类型与接线制式。 上电后逐通道验证温度读数。
使用注意事项 热电阻布线使用屏蔽电缆，远离高压电缆桥架。 长电缆场景使用三线或四线连接；二线连接仅适用于短距离点位。 禁止将 24V 电源接至 RTD 输入端子，会损坏激励电路。 热电阻通道不得与电压输入混用。
