描述

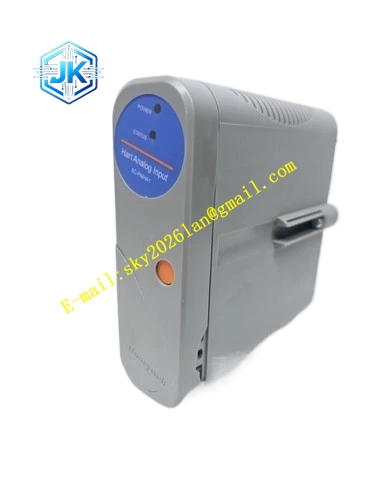

Honeywell 8C-PAIHA1
技术规格
- 通道数量：16 路模拟量输入通道
- 信号类型：4-20mA DC 电流回路
- HART 支持：HART 5 全主站通信模式
- 分辨率：16 位 ADC
- 通道隔离：逐通道 2500VAC
- 回路供电：24V DC 每通道 20mA
- 背板接口：C300 I/O 子架高速串行总线
- 工作温度：0℃至 + 60℃
- 支持热插拔：子架不停电在线换卡
功能特点 逐通道 2500VAC 电气隔离，阻断现场高压进入控制背板。 HART 主站通信，无需额外手操器即可读取智能变送器诊断、过程值量程与设备配置。 逐通道独立 24V 回路供电，无需外部变送器供电电源。 逐通道断线与短路诊断，回路开路或过流触发通道故障报警。 数字输入滤波器平滑采样值，抑制现场电磁噪声。 板载 LED 显示卡电源、通信与整体故障状态。 通道量程缩放可在 C300 Control Builder 软件中配置。
应用场景 炼厂大规模过程温度、压力、流量信号采集 化工厂智能 HART 变送器网络接入 电厂机组模拟测量回路 高密模拟输入卡故障备件替换 老旧 C300 系统 I/O 扩容改造
性能参数
- 转换精度：±0.1% 满量程
- 全通道更新率：10ms
- 共模抑制比：≥90dB
- 断线检测响应：≤200ms
- HART 通信更新率：每通道 500ms
- 平均无故障时间：70 万小时
材质构成 FR4 低噪声阻燃 PCB 基板 16 位复用 ADC 芯片 HART 调制解调器 通道隔离光耦阵列 精密金属膜采样电阻 TVS 浪涌保护二极管 镀金背板金手指 UL94 V0 阻燃塑料前面板
结构特征 标准 C300 I/O 卡外形，直插专用子架槽位。 前面可拆卸现场端子块布置 16 通道布线点。 物理隔离屏障分隔现场信号侧与背板逻辑侧。 等长模拟走线最小化通道串扰。 防误插缺口防止插入非模拟槽位。 前面板 LED 显示卡运行与故障状态。
工作原理 现场变送器信号接至前面端子块。板载 24V 回路供电连接智能变送器。4-20mA 电流经精密采样电阻路由至复用 16 位 ADC 转换为数字计数。HART 调制解调器在 4-20mA 回路上叠加数字通信信号，与智能变送器交换配置与诊断数据。隔离光耦实现现场侧与系统背板完全电气隔离。转换后工程量打包为串行总线帧，经 I/O 子架背板传输至 C300 控制器。
安装要求 子架断电后插卡，均匀按压直到金手指完全就位。 现场变送器接至标注通道端子，注意回路极性。 在 Control Builder 软件中配置 HART 设备地址与通道缩放。 上电后检查通道数值与 HART 通信状态，确认所有变送器被识别。
使用注意事项 禁止将 AC 高压接至输入端子，会损坏通道隔离光耦。 HART 通信需屏蔽双绞线布线，与高压桥架分开敷设。 通道过流触发保护，排除故障后自动恢复。 HART 命令仅适用于支持该协议的设备，错误配置通道会导致通信失败。
