描述

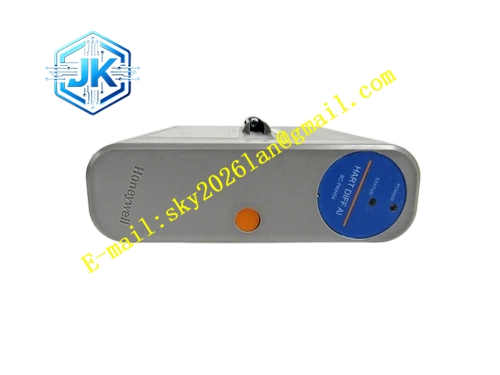

Honeywell 8C-PAIH54
技术规格
- 品牌： Honeywell
- 型号： 8C-PAIH54
- 产品类别： 模拟量输入模块
- 系统归属： Honeywell DCS 系统
- 主要用途： 模拟量信号采集、过程变量转换、HART 通信支持
- 安装底板： 通常配合 8C-TAIDA1 等安装底板使用
- 供电电压： 24VDC，正常工作范围约 23VDC 至 25VDC
- 通信支持： 支持 HART 协议通信
- 组态工具： 可通过 Control Builder 进行组态和维护
功能特点
- 用于采集现场模拟量信号，如 4-20mA 变送器信号。
- 支持压力、温度、流量、液位等过程参数采集。
- 支持 HART 协议，可读取现场智能变送器参数。
- 具备模块状态指示，便于现场维护和故障判断。
- 支持系统组态、通道校准和诊断功能。
- 适用于需要高精度模拟量采集的工业过程控制。
应用场景
- Honeywell DCS 系统
- 化工、石化、炼油装置过程控制
- 电力、能源、造纸等工业现场
- 压力、温度、流量、液位等过程参数采集
- 智能变送器接入和 HART 通信
- 系统维护与备件替换
性能参数
- 供电电压通常为 24VDC，推荐工作范围约 23VDC 至 25VDC。
- 输入信号常见为 4-20mA 等标准模拟量信号。
- 通道额定精度可参考 ±0.1% 级别，具体以官方文档为准。
- 支持 HART 协议通信。
- 模块故障时可通过红色故障灯和系统报警提示。
- 工作温度、通道数量、隔离等级、防护等级等参数应以官方技术文档为准。
材质构成
- 工业级印刷电路板
- 模拟量采集电路
- HART 通信电路
- 处理器或信号调理电路
- 背板连接器或现场端子
- 金属或阻燃材料外壳
- 电源、通信和故障状态指示 LED
- 型号及版本标识
结构特征
- 采用 Honeywell DCS 系统标准模块结构。
- 正面标注完整型号 8C-PAIH54。
- 通常安装在 8C-TAIDA1 等专用底板上。
- 提供模拟量输入端子和 HART 通信接口。
- 具备电源灯、通信灯和故障灯等状态指示。
- 具体通道数量、端子布局和机械尺寸需以实物确认。
工作原理
该模块接收现场变送器输出的模拟量信号，经信号调理、滤波和转换后，将物理量转换为控制系统可识别的过程变量。控制器通过底板和通信链路与模块交互，读取通道数据并执行控制逻辑。若现场设备支持 HART 协议，模块可通过 HART 通信读取变送器量程、单位、诊断信息等参数，实现更完整的设备管理。
安装要求
- 安装前核对完整型号 8C-PAIH54。
- 确认模块与底板型号兼容，常见配套底板为 8C-TAIDA1。
- 检查底板插槽是否清洁，避免粉尘或氧化影响接触。
- 供电电压应保持在 23VDC 至 25VDC 范围内。
- 模拟量信号线应使用屏蔽电缆，屏蔽层按规范单端接地。
- 信号线应与动力电缆分开敷设，减少电磁干扰。
- 插入模块后确认连接器锁紧可靠。
- 投用前完成通道组态、量程设置和信号校准。
使用注意事项
- 输入信号不得超过模块允许范围，避免超过 24mA 造成通道损坏。
- 接线时注意信号正负极和差分信号方向。
- 避免模块附近湿度过高或出现凝露。
- 模块长期运行后应定期校准，防止增益或偏移漂移。
- 更换模块时应选择同型号、同固件版本产品。
- 避免带电插拔模块或接线，防止短路损坏内部电路。
- 若模块出现烧焦、变形等物理损坏，不得自行拆解。
- 维护时应以实物铭牌和官方技术文档为最终依据。
