描述

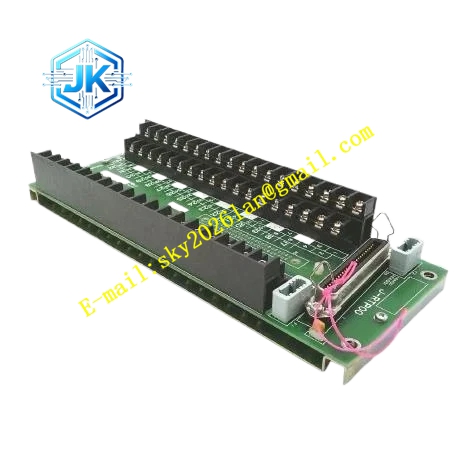

Honeywell 82408667-001
技术规格
- 额定载流：10A 连续
- 接地位数量：12 个 M4 螺丝压接位
- 隔离耐压：1500VAC
- 导通电阻：小于 5mΩ
- 安装方式：机柜内壁绝缘固定
- 工作温度：-20℃~+70℃
- 防雷通流容量：10kA 8/20μs 波形
功能特点 紫铜镀锡铜排低电阻导通，接地可靠。 环氧绝缘安装板将铜排和机柜金属框架完全绝缘，实现单点接地。 压敏电阻并联在信号地和保护地之间，正常运行时高阻隔离，雷击浪涌时瞬间导通泄放电流。 分区排布信号地、屏蔽地、保护地连接位，避免不同接地回路混接。 每路接地位带防松垫圈，线缆压接后振动不松脱。
应用场景 DCS 机柜仪表信号接地系统 模拟量测量回路抗干扰接地改造 雷击浪涌防护接地通路 老机柜接地混乱、信号漂移问题整改
性能参数
- 铜排截面积：25mm×3mm
- 压敏电阻导通电压：470V
- 绝缘电阻：大于 1000MΩ
- 响应时间：小于 1ns
- 接触电阻：小于 5mΩ
材质构成 紫铜镀锡接地铜排 环氧阻燃绝缘安装板 氧化锌压敏电阻 不锈钢 M4 连接螺丝、弹簧垫圈 阻燃尼龙接线标识标签 冷轧钢板固定支架
结构特征 长条形铜排固定在环氧绝缘板上 12 个螺丝位分区排布三类接地回路 一端预留主接地网连接大端子 绝缘板锁在机柜内壁，铜排和机柜框架无接触 丝印标注每个接地区域的接地类型
工作原理 柜内仪表信号屏蔽层、仪表电源地全部压接在铜排信号地区域，铜排唯一一点通过压敏电阻连接到机柜保护地、厂区接地网。正常运行时压敏电阻呈高阻状态，信号地和保护地之间无电流流动，阻断地环路干扰。雷击、操作过电压时压敏电阻瞬间导通，将浪涌电流通过低电阻铜排导入大地，保护柜内敏感电子器件。铜排和机柜框架绝缘，避免多点接地形成杂散电流回路。
安装要求 铜排和机柜金属框架保持完全绝缘，无任何搭接。 主接地端用 6mm² 黄绿接地线连接厂区接地网。 信号屏蔽地和大功率负载地分开压接，不混接在同一个螺丝位。 安装完成后测试接地电阻，确保小于 0.1Ω。 压敏电阻在线测试导通电压，确认无击穿老化。
使用注意事项 不可将铜排直接搭接到机柜框架，会形成多点接地引入地环路干扰。 压敏电阻老化击穿会造成信号地和保护地直接连通，需定期更换。 螺丝松动会造成接地电阻升高，每年度紧固一次接地端子。 打磨铜排表面氧化层时不破坏镀锡层，保持导通可靠。
