描述

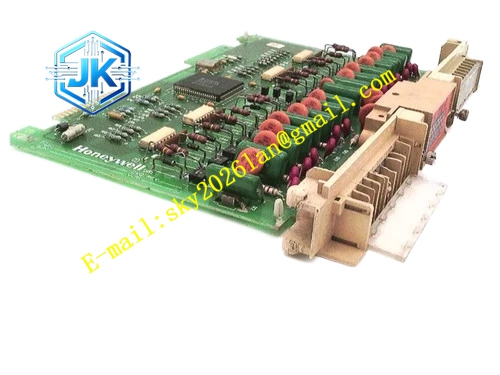

Honeywell 82408522
技术规格
- 通道数量：16 路数字量输入
- 适配信号：24VDC 有源开关、无源干接点
- 通道隔离：1500VAC 光电隔离
- 防抖时间：软件可配 1ms~20ms
- 供电：5VDC 由子机架背板供给
- 工作温度：0℃~+60℃
- 背板接口：HPM I/O Link 子机架总线
功能特点 每通道独立光耦隔离，阻断现场高压窜入背板总线。 软件可调防抖时间，适配不同机械触点开关特性。 每通道断线诊断，线缆断开时触发通道故障报警。 板载 LED 指示每通道实时输入状态。 所有上传数据帧带 CRC 校验，保证数据传输准确。 输入阈值稳定，不受环境温度漂移影响。
应用场景 现场限位开关、压力开关信号采集 泵阀运行辅助触点、阀位反馈信号上传 安全联锁回路离散信号输入 老 HPM 系统数字输入通道故障备件替换
性能参数
- 信号识别阈值：18VDC 接通，5VDC 断开
- 光耦隔离耐压：1500VAC 持续 1 分钟
- 断线检测响应：小于 180ms
- 通道间串扰衰减：-60dB 以上
- 输入响应延迟：匹配配置防抖时间
材质构成 FR4 阻燃 PCB 基板 高速光耦隔离器 RC 防抖滤波元件 TVS 浪涌保护二极管 镀金背板金手指 UL94 V0 阻燃塑料前面板
结构特征 标准欧卡尺寸，插入 HPM I/O 子机架槽位 前部两排螺丝端子逐通道编号 后部镀金金手指对接子机架背板 前面板每通道对应一颗状态 LED 隔离屏障分隔现场信号侧和背板逻辑侧
工作原理 现场开关信号接入输入端子，经过限流电阻送入光耦输入侧，光耦将 24VDC 现场信号转换为内部逻辑电平，经过防抖滤波电路采样。采样得到的通道状态打包为通讯帧，通过子机架背板上传到主 HPM 控制器。断线检测电路监测输入回路电流，回路开路时触发故障标志上传。光耦实现现场侧和背板侧的电气隔离，阻断共模干扰。
安装要求 现场开关线缆使用双绞线，和动力线缆分开线槽敷设。 软件中根据开关机械特性配置对应防抖时间。 线缆压接牢固，避免松脱造成断线误报。 上电后逐通道触发开关，核对上位机状态显示一致。
使用注意事项 禁止接入交流高压信号，高压会击穿光耦隔离器。 防抖时间设置过短会造成机械触点抖动误触发。 光耦损坏会造成对应通道固定无信号，需整体更换子板。
