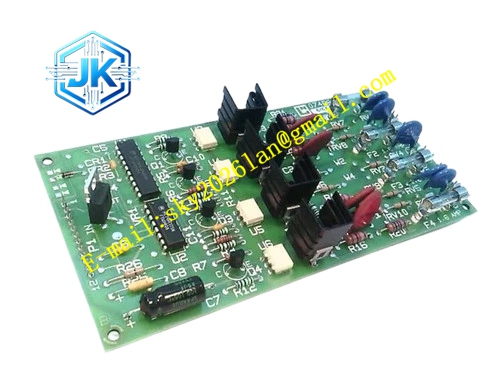

Honeywell 82408458-002
技术规格
- 输入电源：24VDC
- 风扇输出：12VDC，最大 2A 驱动电流
- 转速监测：一路风扇转速脉冲输入
- 故障输出：无源干接点，风扇停转时动作
- 工作温度：0℃~+60℃
- 尺寸：机柜风扇仓螺丝固定
功能特点 DC-DC 稳压输出，为风扇提供稳定 12VDC 驱动电压。 转速脉冲监测，风扇停转或转速下降时触发报警触点动作。 过流保护，风扇堵转时自动切断输出保护。 风扇运行状态 LED 指示，方便巡检。 接线端子紧凑排布，适配风扇仓狭小空间。
应用场景 TDC3000 机柜冷却风扇驱动控制 老风扇电源板烧毁、报警异常备件替换 风扇转速监测回路维修
性能参数
- 输出稳压精度：±2%
- 过流保护阈值：2.2A
- 报警触点容量：24VDC 0.3A
- 静态损耗电流：小于 10mA
- 转速监测响应时间：小于 200ms
材质构成 FR4 PCB 基板 DC-DC 稳压芯片 光耦隔离驱动器件 干簧报警继电器 TVS 浪涌二极管 螺丝接线端子
结构特征 小型长条形 PCB 板 正面排布电源输入、风扇输出、报警输出端子 状态 LED 指示电源和风扇运行状态 板边固定孔位锁在风扇仓支架上
工作原理 柜内 24VDC 电源接入驱动板，经过 DC-DC 稳压电路转换为稳定 12VDC 输出给冷却风扇。风扇反馈的转速脉冲信号输入驱动板，电路实时检测脉冲频率，脉冲消失或频率过低时，板载继电器触点动作，送出风扇故障干接点信号到 DCS 报警系统。风扇堵转过流时，稳压电路自动限流关断输出，保护板卡和风扇。
安装要求 按照端子标识接入 24VDC 电源和风扇接线。 报警触点信号线接入 DCS 风扇报警输入通道。 板卡固定在风扇仓支架上，不遮挡风扇风道。 上电后观察 LED 状态，确认风扇正常运转。
使用注意事项 风扇总电流不可超过 2A 驱动能力，超载会触发过流保护。 转速反馈线断裂会误报风扇故障，定期检查接线。 输出电压不可调整为高于 12VDC，会造成风扇过压烧毁。 风扇堵转时先排查机械卡滞点，再复位驱动板保护。
