描述

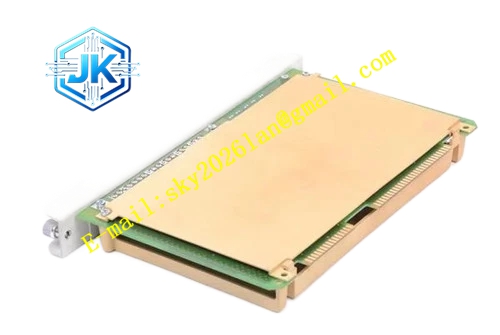

Honeywell 621-9939C
技术规格
- 通道数量：6 路热电偶输入通道
- 支持分度号：J、K、T、E、S、R 型热电偶
- 冷端补偿精度：±0.3℃
- ADC 分辨率：16 位
- 涂覆等级：丙烯酸三防涂覆
- 测量范围：-200℃~+1600℃
- 工作温度：-10℃~+65℃
- 背板接口：621 并行 I/O 总线
- 热插拔支持：是
功能特点 板载铂电阻冷端补偿，消除端子温度变化带来的测温偏差。 毫伏级信号仪表放大，适配长距离热电偶补偿导线传输。 每通道独立断线检测，热电偶断开时触发通道故障报警。 软件可配置每通道热电偶分度号。 数字滤波平滑高温测量信号，抑制现场电磁干扰。 三防涂覆层抵御高湿、腐蚀气体侵入电路板。 采集数据带 CRC 校验上传，保证数据传输准确。
应用场景 加热炉、锅炉炉膛高温温度采集 热处理工艺过程温度监测 烟道、尾气排放温度测量 海上平台、沿海化工车间高温测点备件替换 腐蚀环境下反应釜壁面高温监测
性能参数
- 测量精度：±0.2℃
- 采样速率：每通道 20Hz
- 共模抑制比：90dB 以上
- 断线检测响应：小于 250ms
- 零点温漂：±25ppm/℃
材质构成 FR4 低噪声 PCB 基板 丙烯酸三防涂覆层 高精度仪表运算放大器 16 位 ADC 芯片 铂电阻冷端补偿元件 光电隔离器件 TVS 浪涌二极管 镀金背板金手指
结构特征 标准欧卡尺寸，插入 621 机架 I/O 槽位 前部接线端子丝印标注热电偶正负极 后面板金手指对接背板总线 低噪声模拟电路区域做屏蔽包裹 冷端补偿元件紧邻端子排位置，保证补偿精度
工作原理 热电偶根据温差产生毫伏级热电势，通过补偿导线接入模块端子。板载铂电阻测量端子处冷端温度，仪表放大器将毫伏信号放大到 ADC 适配范围。模数转换芯片将模拟电压转为数字值，按照热电偶分度表换算为实际温度值。回路阻抗监测电路判断热电偶断线状态，生成故障标志。换算完成的温度值打包上传 CPU。
安装要求 使用匹配对应分度号的热电偶补偿导线，不可用普通铜线替代。 补偿导线远离动力电缆敷设，避免感应干扰。 软件中逐通道配置热电偶分度号。 避免空调直吹端子位置，保持冷端温度稳定。 安装时避免刮伤 PCB 表面三防涂覆层。
使用注意事项 补偿导线极性接反会造成温度显示反向偏差。 禁止接入外部电源信号到热电偶端子，会击穿放大电路。 涂覆层破损后防腐能力下降，需及时更换模块。 定期校准冷端补偿，保证高温测量精度。
