描述

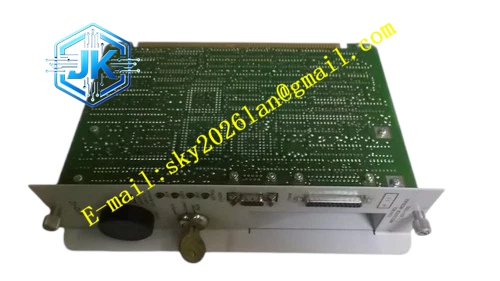

Honeywell 620-1200
技术规格 主机侧接口：RS232 串行接口 总线侧接口：620 差分系统总线 协议转换：RS232 ↔ 620 系统专用总线协议 隔离等级：两侧光电隔离，隔离电压 300V AC 供电：由操作站主机插槽 5V 供电 工作温度：0℃ ~ +60℃ 通讯波特率固定匹配系统总线速率
功能特点 光电隔离切断操作站计算机和 DCS 系统总线之间电气回路，电脑侧静电、浪涌不会传入控制总线。 双向协议转换，操作站下发的操作指令封装为系统总线报文发送给 LPM 控制器。 LPM 上传的报警、趋势、过程数据解析之后转发给操作站软件。 报文缓存，平滑两侧通讯速率差异，避免报文丢失。 总线故障诊断，上报总线断线、校验错误、节点离线信息到操作站画面。 支持组态批量下装、在线参数修改、历史趋势读取。
应用场景 620 系统操作站无法和 LPM 控制器通讯故障维修备件 老操作站主机升级、更换配套网关接口板 多台操作站接入 620 系统总线新增接口板 协议转换丢包、通讯卡顿故障替换
性能参数 协议转换延迟＜10ms 报文 CRC 校验错误检出率 100% RS232 侧最大线缆长度 15 米，屏蔽线缆 总线侧支持挂载整套机架所有 LPM 节点
材质构成 FR4 阻燃 PCB 基板 RS232 收发芯片、差分总线驱动芯片、协议 FPGA 光电隔离器件、ESD 保护二极管 DB9 串口连接器、镀金主机插槽金手指 限流电阻、滤波电容、收发状态 LED
结构特征 ISA 总线插卡外形，适配老式工业计算机 ISA 插槽 板卡外侧引出 DB9 串口接头，连接操作站电脑串口 发送、接收、故障三颗状态 LED 布置在挡板位置 金属挡板屏蔽电磁干扰，固定在计算机机箱背板
工作原理 操作站软件下发的指令通过 RS232 串口送入板卡，经过光电隔离之后，FPGA 把串口帧解析、封装转换为 620 系统总线差分报文发送到 DCS 总线；LPM 上传的差分报文接收之后，校验 CRC 无误，转换为 RS232 串口帧传回操作站电脑。隔离器件分隔计算机侧和控制总线侧，阻断共模干扰、静电传递。
安装要求 安装在工业计算机 ISA 插槽，断电插拔，金手指清洁无氧化。 串口线使用屏蔽线缆，屏蔽层单端接地。 差分总线双绞线严格按照 A/B 标识接线，终端电阻配置齐全。 安装完成后重启操作站，加载驱动软件，确认总线节点全部上线。
使用注意事项 该板卡仅适配老式 ISA 总线工控机，现代 PC 没有 ISA 插槽，无法直接使用。 电脑外壳必须可靠接地，电脑静电会击穿隔离器件，造成通讯中断。 DB9 针脚细小，插拔避免针脚弯折短路。
