描述

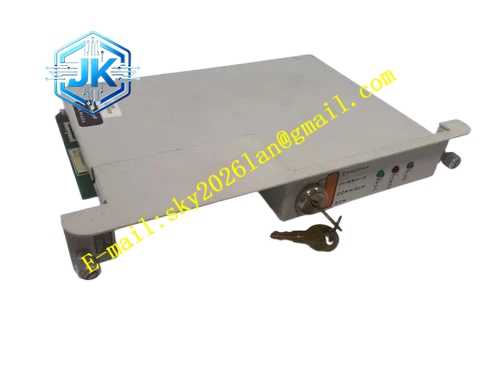

Honeywell 620-0086
技术规格 通讯协议：霍尼韦尔 620 专用局域网协议 接口类型：差分串行总线接口 通讯速率：固定系统总线波特率 隔离等级：总线侧光电隔离，隔离电压 300V AC 供电：5V DC 由 LPM 主板供给 工作温度：0℃ ~ +60℃ 总线最大挂载节点数量：由系统机架组态定义
功能特点 光电隔离总线接口，外部总线浪涌、静电不会击穿 LPM 主控电路。 总线报文 CRC 校验，错误报文直接丢弃，不解析无效数据。 支持点对点、广播报文传输，上传报警趋势，接收操作站设定指令。 总线状态持续诊断，总线断线、终端电阻缺失、总线冲突立即上报告警。 支持多 LPM 节点之间变量共享，跨控制器联锁数据交互。 通讯缓存独立，通讯负载过高不会抢占控制运算内存。
应用场景 LPM 控制器和操作站通讯中断故障维修备件 同机架多 LPM 控制器之间数据交互通讯板替换 620 系统总线扩容新增 LPM 节点配套通讯子板 总线信号衰减、通讯丢包故障处理
性能参数 报文 CRC 校验错误检出率 100% 总线故障检出响应时间小于一个通讯帧周期 差分信号抗共模干扰能力强，耐受机柜内变频器电磁噪声 通讯缓存支持同时缓存 256 条事件报文
材质构成 FR4 阻燃 PCB 基板 差分收发驱动芯片、协议处理逻辑芯片 光电隔离器件、总线终端匹配精密电阻 高频滤波电容、ESD 保护二极管 镀金差分总线连接器、板对板插槽连接器、通讯状态 LED
结构特征 插装式子板，安装在 LPM 主板通讯扩展插槽 板外侧引出差分总线接线端子，丝印 A/B 差分信号线标识 板上发送、接收、故障三个独立 LED 指示灯，直观查看总线状态 金属屏蔽层覆盖差分走线，降低电磁辐射干扰
工作原理 主控生成的上传报文送入通讯子板，协议芯片封装报文、添加 CRC 校验码，转换为差分信号发送至系统总线；同时持续监听总线差分信号，接收下发指令报文，校验 CRC 无误之后解析报文内容，转发给 LPM 主控执行。持续监测总线差分电平、终端匹配状态，总线异常立刻锁存故障标记，上报系统报警。
安装要求 差分总线使用原厂双绞线，双绞线保持对绞状态，不可拆开单独布线。 总线首尾两端必须配置终端匹配电阻，缺少终端电阻会造成信号反射、通讯丢包。 总线线缆远离大功率动力电缆，弯曲半径大于线缆外径 8 倍。 更换备件之后上电，等待总线同步完成，确认和操作站通讯建立正常。
使用注意事项 总线 A/B 线接反会直接通讯失败，接线时严格按照端子丝印标识。 总线短路会造成整个局域网全部节点通讯瘫痪，接线完成前先断电检查线路。 通讯板老化典型现象是随机丢包、通讯时断时续，总线线路完好时直接更换备件。
