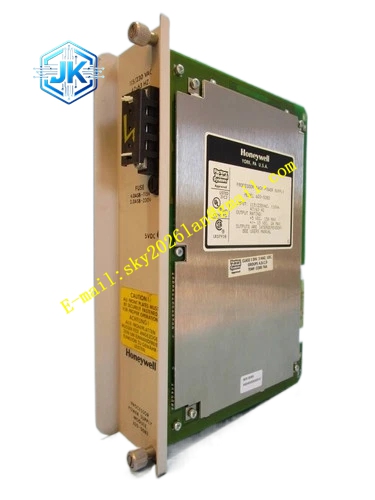

Honeywell 620-0083
技术规格 输出通道：16 路继电器无源接点输出 接点规格：单刀单掷常开接点，额定负载 24V DC 0.5A 继电器线圈驱动供电：板内 5V DC 通道隔离：继电器线圈和接点之间电气隔离，隔离电压 300V AC 动作响应时间：≤10ms 供电：5V DC 来自 LPM 主板 工作温度：0℃ ~ +60℃
功能特点 继电器硬件隔离，负载侧故障反向不会冲击主控电路。 接点状态实时回读比对，识别接点粘连、负载断线故障，上报报警。 输出指令锁存，主控短暂通讯波动时接点输出状态保持不变。 续流二极管吸收线圈断电反向电动势，保护驱动芯片。 故障通道独立隔离，单通道故障不影响其余通道输出。
应用场景 620 LPM 报警指示灯、声光报警回路驱动 小型电磁阀、挡板辅助执行机构控制 泵、风机辅助状态指示回路控制 存量老系统 DO 继电器老化故障维修备件
性能参数 继电器机械寿命额定 100 万次动作 接点接触电阻稳定值＜15mΩ 接点动作、释放时间差小于 8ms 线圈驱动功耗低，满通道输出不造成主板压降
材质构成 FR4 阻燃 PCB 基板 密封电磁继电器、续流二极管 TVS 浪涌保护器件、限流贴片电阻 螺丝接线端子、镀金板对板连接器、状态 LED 灯珠
结构特征 插装式 I/O 子板，对接 LPM 扩展插槽 板外侧引出输出接线端子，丝印通道编号 每通道配置独立 LED，点亮代表继电器吸合输出 继电器采用密封封装，降低粉尘、潮湿环境老化速度
工作原理 主控下发输出指令，驱动对应通道继电器线圈得电，常开触点闭合对外输出无源接点信号；采样电路同步采集接点反馈状态回传给主控，指令与反馈不一致时判定接点粘连或者负载断线，生成故障报警。线圈断电瞬间，续流二极管吸收反向感应电压，避免驱动芯片击穿。
安装要求 负载电流严格控制在 0.5A 以内，大负载回路必须外接中间继电器扩容。 输出线缆单独布线，不和模拟量信号线同线槽敷设。 感性负载电磁阀必须在负载侧并联续流保护元件。 更换备件前旁路关联辅助联锁回路，避免输出扰动误动作。
使用注意事项 继电器属于机械损耗器件，高频动作回路缩短巡检周期，定期检查触点烧蚀发黑。 该板接点仅用于辅助报警、指示回路，不能用于 ESD 安全停机联锁执行回路。 潮湿、含盐雾工况下，继电器触点腐蚀速度加快，缩短备件更换周期。
