描述

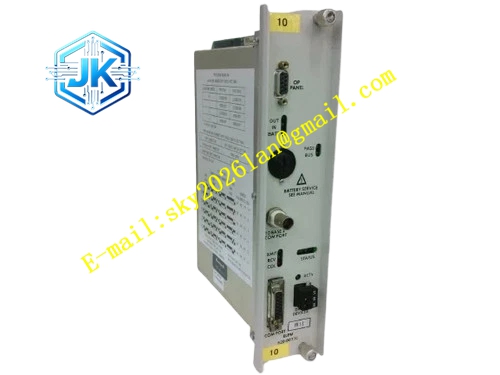

Honeywell 620-0073
技术规格 输入通道：8 路独立模拟量输入通道 支持信号类型：4~20mA DC、0~10V DC、J/K/S 型热电偶 mV 信号 隔离方式：组间光电隔离，隔离电压 300V AC 硬件滤波：二阶 RC 低通滤波，截止频率 10Hz 供电：由 LPM 主板提供 5V DC 供电 工作温度：0℃ ~ +60℃ 热电偶冷端补偿：板载 NTC 热敏电阻硬件补偿
功能特点 每一路通道独立光电隔离，现场线路短路、串入高压不会损坏 LPM 主控板。 硬件滤波抑制变频器、动力电缆耦合的高频电磁干扰，降低信号波动。 热电偶通道自带冷端补偿，消除端子温度变化带来的温度测量偏差。 通道开路检测，4~20mA 回路电流低于 3.6mA 判定回路断线，上报故障报警。 硬件跳线切换量程与信号类型，适配不同变送器、热电偶型号。 通道故障独立标记，单通道损坏不会影响其余通道信号采集。
应用场景 620 LPM 控制器模拟量采集通道故障维修替换 炼油、化工老装置温度、压力变送器信号采集配套 余热锅炉炉膛温度、给水流量热电偶、4~20mA 信号采集 存量 620 机架 I/O 点位扩容增加模拟输入点位
性能参数 信号测量精度 ±0.2% 满量程 零点温漂＜25ppm/℃ 通道之间串扰低于 – 60dB 热电偶冷端补偿精度 ±1.0℃ 单通道采样转换时间小于 15ms
材质构成 FR4 UL94V0 阻燃 PCB 基板 精密仪表运算放大器、高速光电隔离芯片 NTC 冷端补偿电阻、金属膜增益电阻 聚酯滤波电容、TVS 浪涌吸收二极管 镀金板对板连接器、螺丝固定接线端子
结构特征 插装式小板卡，安装在 LPM 主板下方扩展插槽 板外侧引出接线端子，丝印通道编号、信号正负极标识 每通道配置独立状态 LED，故障、断线时指示灯点亮 板身预留量程跳线焊盘，断电修改跳线切换信号类型 卡扣式固定结构，拆装无需拆卸 LPM 整机
工作原理 外部现场模拟信号接入接线端子，首先经过 TVS 器件吸收浪涌电压，再进入增益调理电路，热电偶信号同步读取 NTC 温度做冷端补偿，调理完成的信号送入光电隔离电路切断现场侧与主控侧电气联系，之后经过低通滤波送入 ADC 转换电路，转为数字量上传 LPM 主控 CPU。电路持续监测回路电流，识别断线故障并锁存故障状态。
安装要求 模拟信号线必须使用屏蔽双绞线，屏蔽层只在机柜侧单点接地，变送器侧屏蔽层悬空。 热电偶线缆单独敷设，远离动力电缆、大电流控制线，避免引入干扰。 修改量程、信号类型跳线必须断电操作，跳线修改完成之后上电重新校准零点和量程。 更换备件前，提前记录关联联锁回路，必要时旁路联锁，防止信号突变触发误动作。
使用注意事项 输入信号电压不能超过额定上限，超量程会烧毁板上运放芯片。 零点漂移属于长期老化典型故障，漂移超出精度范围直接更换备件。 该板卡响应速度有限，仅适合常规工艺监测、慢速调节回路，高速控制回路不适用。 端子定期紧固，积灰氧化会造成信号时断时续、测量跳变。
