描述

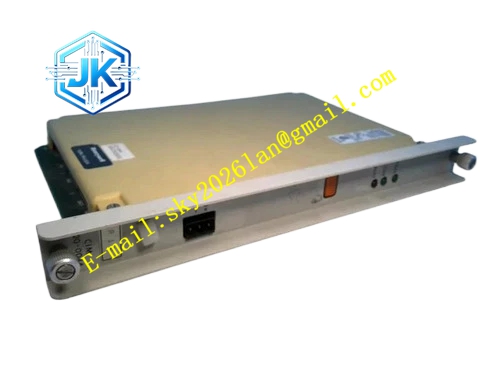

Honeywell 620-0045
技术规格 输出通道：多路无源继电器接点输出 接点额定负载：24V DC，0.5A 接点类型：单刀单掷，常开接点 通道隔离：继电器线圈与接点之间电气隔离，隔离电压 300V AC 供电：5V DC 线圈驱动供电，由 HPM 主板供给 工作温度：0℃ ~ +60℃ 动作响应时间：≤10ms
功能特点 继电器硬件隔离，外部负载回路故障反向不会冲击 HPM 主控电路。 每一路输出具备状态回读，CPU 实时比对输出指令和接点实际状态，识别接点粘连、断线故障。 输出指令锁存，CPU 短暂通讯波动时接点状态保持不变。 通道故障独立诊断，故障通道单独报警，其余通道正常工作。 线圈回路串联续流二极管，抑制继电器断开时反向电动势。
应用场景 HPM 本地故障声光报警灯驱动 机柜状态指示灯、风扇启停辅助控制 小型撬装装置本地电磁阀、指示灯控制 存量 HPM 本地 DO 通道继电器老化故障维修备件
性能参数 继电器机械寿命额定 100 万次动作 接点接触电阻稳定值＜15mΩ 接点动作与释放时间差小于 8ms 线圈驱动功耗低，多路同时输出不会造成主板压降
材质构成 FR4 阻燃 PCB 基板 密封电磁继电器、续流二极管 TVS 浪涌保护器件、限流贴片电阻 螺丝接线端子、镀金板对板连接器 状态指示 LED 灯珠
结构特征 插装式子板，对接 HPM 本地扩展插槽 板外侧引出输出接线端子，丝印通道编号 每通道配置独立 LED，点亮代表继电器吸合输出 卡扣固定，拆装无需拆除 HPM 整机外壳
工作原理 CPU 下发输出指令，驱动对应通道继电器线圈得电，继电器常开触点闭合，对外输出无源接点；板上采样电路同步采集接点反馈状态，回传给 CPU 做指令比对。当指令和反馈状态不一致时，判定接点粘连或者负载断线，生成通道故障报警。线圈断电时续流二极管吸收反向感应电压，保护驱动芯片。
安装要求 负载电流严格控制在 0.5A 以内，大负载必须外接中间继电器扩容。 输出线缆单独布线，和模拟量信号线分开，避免干扰。 更换备件前提前旁路关联的辅助联锁回路，防止误动作。 端子螺丝紧固到位，虚接会造成接点打火、触点烧蚀。
使用注意事项 继电器属于机械损耗器件，高频动作工况下缩短巡检周期，定期检查触点烧蚀发黑情况。 该板接点仅适合辅助报警、指示回路，不能用于 ESD、SIL 等级安全联锁执行回路。 感性负载（电磁阀）必须并联续流保护元件在负载侧，延长继电器寿命。
