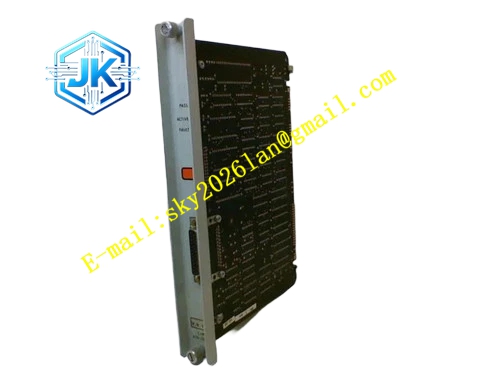

Honeywell 620-0042
技术规格 主处理器：32 位专用工业 RISC 处理器 运行内存：配套外接 SRAM 内存子板 供电：背板 5V DC、3.3V DC 双路供电 工作温度：0℃ ~ +60℃ 总线接口：内部并行本地总线、UCN 子板插槽 固件存储：片载 Flash 存储系统固件 支持冗余 HPM 成对配置，主备无扰动切换 防护等级：IP20，机柜内部安装
功能特点 执行连续控制逻辑、顺序控制逻辑、设备联锁逻辑，完成 PID、前馈、比值、分程等标准控制算法。 周期扫描 UCN 总线上所有 IOP I/O 卡件，采集过程变量、通道诊断信息。 对下装组态、参数、报警阈值进行存储和运算，向上 LCN 网络上传趋势、报警、事件信息。 内置硬件任务调度器，严格固定控制周期，保证回路控制时序稳定。 具备故障自诊断，识别 CPU 运算异常、内存校验错误、总线通讯故障，触发硬件故障报警。 支持在线下装组态增量修改，不中断正在运行的控制回路。
应用场景 TDC3000 系统 HPM 控制器主控单元故障更换 炼油、乙烯、化肥装置工艺控制回路核心运算备件 电厂锅炉、汽机控制 HPM 控制器升级替换 存量 DCS 冗余 HPM 系统主备 CPU 备件补充 装置改造扩容新增 HPM 控制器主控板配置
性能参数 基础控制扫描周期可组态，最小扫描周期 50ms 浮点运算精度 32 位，PID 运算无累计截断误差 任务调度时序偏差小于 10μs 故障诊断响应时间小于 1 个控制周期 绝缘电阻常温状态大于 1000MΩ 主备 HPM 切换扰动时间小于 150ms，工艺输出无跳变
材质构成 PCB 基板采用高 TG FR4 UL94V0 阻燃板材 前面板黑色阻燃尼龙塑料，集成状态指示灯 镀金多针背板连接器、子板插槽连接器 主处理器 FPGA 芯片、Flash 存储颗粒、高速缓存 SRAM 低温漂片式电阻、高频陶瓷去耦电容 小型铝制挤压散热片，搭配导热硅胶垫贴合主芯片
结构特征 标准长条插卡式结构，适配 HPM 机箱主插槽 前面板设置电源、运行、故障、通讯、备用状态 LED 指示灯 板卡外侧配备金属助拔拉手，方便维护插拔 板卡边缘设置防反插定位凸点，反向无法装入槽位 板上预留多个子板对接插槽，对接通讯板、内存板、看门狗板
工作原理 上电后首先读取 Flash 内部固件，完成硬件自检，识别挂载的全部内部子板；自检通过后加载 SRAM 内的控制组态，按照固定扫描周期轮询 UCN IOP 卡件采集过程值，执行预设控制算法，计算输出值并下发至输出 IOP 卡件。持续接收 LCN 操作站下发的设定值、模式切换指令，同时把报警、趋势、事件报文上传 LCN 网络。主备冗余模式下两块 CPU 同步采集过程数据，主卡故障时备用卡立刻接管控制任务，保持输出连续稳定。
安装要求 断电状态插拔板卡，安装前释放人体静电，佩戴防静电手环。 背板连接器对准插槽，垂直均匀按压到位，避免引脚弯折虚接。 冗余配置的两块 HPM CPU 分别接入独立 UCN A/B 总线。 更换备件后下载对应版本固件与装置组态，核对节点地址。 机柜风道保持通畅，散热片无积灰遮挡，避免高温降频、死机。 接地回路可靠，机箱保护接地电阻≤4Ω。
使用注意事项 严禁带电插拔，带电插拔会击穿处理器总线驱动电路，造成控制器死机、UCN 总线瘫痪。 固件版本必须和整套 TDC3000 系统版本匹配，版本不匹配会出现组态解析失败、通讯中断。 静电高度敏感，备件存放必须放置在防静电屏蔽袋内。 CPU 芯片过热会出现随机死机，定期清理机箱滤网与散热片灰尘。 组态下装过程禁止断电，断电会造成固件损坏、板卡无法启动。
