描述

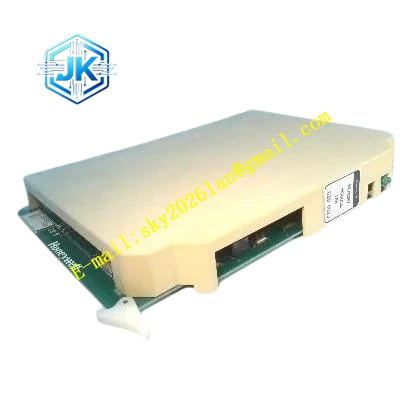

Honeywell 620-0023
技术规格 看门狗喂狗周期：硬件固定时序窗口 复位输出：CPU 软复位、整机硬件复位两路信号 故障干接点：无源常开接点，24V DC 0.5A 供电：独立 5V 供电回路，CPU 失效后本板持续带电 工作温度：0℃ ~ +60℃
功能特点 独立硬件时钟，不依赖主 CPU 时钟，CPU 死机时看门狗时钟持续运行。 分级复位机制，优先软复位，软复位失败触发整机硬件复位。 复位事件锁存记录，记录复位原因，上传操作站供故障追溯。 硬件故障接点独立输出，用于外接故障报警。 看门狗使能硬件拨码，支持调试模式关闭看门狗。
应用场景 HPM 控制器死机自动复位恢复 化工装置不间断控制 HPM 安全硬件备件 机组控制回路控制器故障状态记录 DCS 调试阶段看门狗时序校准备件
性能参数 喂狗超时窗口时序固定，时序误差 ±2% 复位信号脉冲宽度满足 CPU 启动时序要求 接点动作时间小于 8ms 复位事件断电保存记录
材质构成 FR4 阻燃 PCB 独立晶振、看门狗专用逻辑芯片 电磁继电器、限流电阻、陶瓷电容 拨码开关、镀金连接器
结构特征 插装子板，固定在 HPM 主板插槽 板边设置调试拨码开关，盖板保护拨码，防止误触 端子引出故障干接点 板卡体积小巧，不占用额外机箱空间
工作原理 主 CPU 按照固定周期持续发送喂狗脉冲信号至看门狗板。CPU 程序正常运行时，脉冲按时到达，看门狗不触发复位；CPU 死机、程序跑飞，喂狗脉冲停止，超时之后硬件电路输出复位电平，重启 HPM 主控 CPU，同时驱动继电器切换故障接点，锁存本次复位事件，等待上位系统读取故障记录。
安装要求 拨码开关出厂默认看门狗开启，在线运行工况禁止关闭看门狗。 故障接点线缆单独布线，负载不超过额定参数。 更换备件后上电测试看门狗复位功能，确认时序正常。
使用注意事项 调试模式关闭看门狗后，控制器死机不会自动重启，仅用于维修测试，正常生产必须开启。 继电器触点长期动作会氧化，定期检查接点导通状态。 该板硬件独立，CPU 损坏时看门狗依旧可以正常工作。
