描述

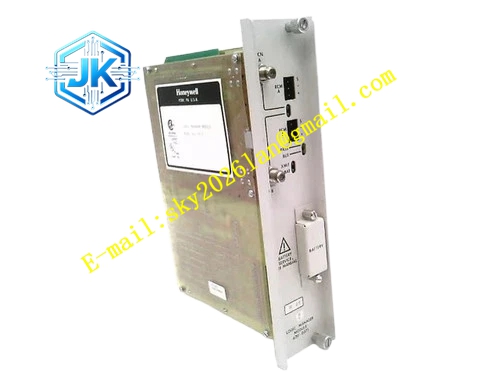

Honeywell 620-0021
技术规格 总线类型：UCN 差分并行控制总线 通讯时隙调度硬件逻辑 供电：5V DC 背板取电 工作温度：0℃ ~ +60℃ 总线隔离电压：300V AC 支持冗余 UCN 总线双链路接入
功能特点 硬件实现 UCN 总线时隙仲裁，避免多节点总线访问冲突。 收发双缓冲区设计，收发报文并行处理，提升吞吐能力。 总线错误帧统计、CRC 校验，记录通讯故障计数。 支持 A/B 双 UCN 总线冗余，单条总线断线自动切换链路。 通讯状态实时上报 HPM 主 CPU，生成总线故障报警。
应用场景 HPM 控制器与 UCN IOP 输入输出卡件通讯 TDC3000 UCN 总线网络故障维修备件 化工、炼油装置 HPM 控制器 UCN 通讯中断故障替换 冗余 UCN 链路改造配套备件
性能参数 总线报文收发时序误差小于 1μs 单周期最大报文数量匹配 UCN 协议上限 总线切换时间小于 150ms，控制回路无扰动 绝缘电阻＞1000MΩ
材质构成 高 TG FR4 PCB 基板 FPGA 总线时序控制芯片、差分总线收发器 高速 SRAM 缓存颗粒、精密终端匹配电阻 镀金多针连接器、高频滤波电容
结构特征 长条插卡子板，插入 HPM 主板专用通讯插槽 板卡侧边对接 UCN 背板总线连接器 板身丝印总线 A、总线 B 标识，区分双冗余链路 自带助拔拉手，方便维护插拔
工作原理 按照 UCN 协议时隙规则，FPGA 芯片控制总线收发时序，接收 IOP 卡上传的过程变量、通道故障报文，转发至 HPM 主 CPU；同时接收 CPU 下发的输出指令、组态参数，按照时隙分配发送到对应 UCN 节点 IOP 卡。双链路模式下同步监听 A/B 两条总线，当前链路故障自动切换至备用链路，故障信息上传系统报警。
安装要求 断电拆装，对齐插槽引脚，防止针脚弯折。 UCN 背板线缆接头紧固，差分信号线保持双绞线对绞状态。 冗余双总线模式下两条链路分开敷设，避免同时受干扰。 固件版本必须和 HPM 主板固件配套，版本不匹配总线无法上线。
使用注意事项 总线差分对不可拆开单独走线，会造成信号畸变、通讯丢包。 静电敏感高速逻辑板，全程防静电管控。 通讯故障优先排查 UCN 背板线缆、终端电阻，再判定板卡损坏。
