描述

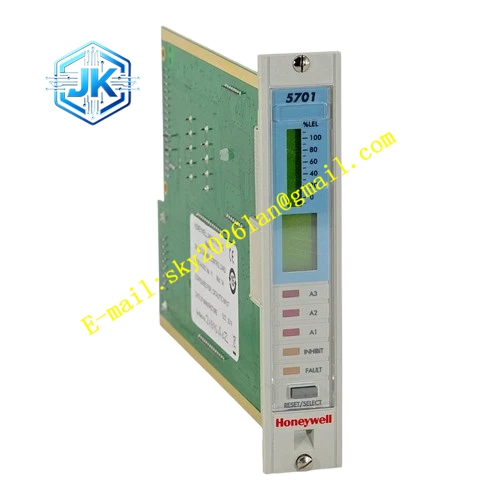

Honeywell 58426HV
技术规格
- 网络类型：TPS LCN 冗余控制网络
- 光接口：双工 ST 光纤口
- 传输距离：单模光纤 2 公里
- 电接口：双 BNC 本地 LCN 连接
- 供电电源：24V DC
- 工作温度：0℃至 + 60℃
- 信号转换速率：5Mbps
功能特点 双向电转光，实现长距离网络延长。 网段间完全电气隔离，阻断接地回路损坏。 板载光功率监测，光纤断裂触发通信报警。 板载 LED 指示光发送、接收与电源状态。 免疫高压 EMI 与雷击浪涌。 DIN 导轨安装适配柜内安装。
应用场景 分隔控制室间 LCN 网络连接 强 EMI 环境信号隔离传输 长距离 TPS 系统网络延长 户外网络防雷浪涌保护
性能参数
- 光发射波长：1310nm
- 接收灵敏度：-20dBm
- 信号转换延迟：≤10μs
- 隔离：网段间完全电气无导电通路
- 光纤连接器插拔寿命：500 次
材质构成 ABS 阻燃外壳 光收发模块 BNC 同轴连接器 ST 光纤适配器 光耦隔离电路 DIN 导轨安装卡簧
结构特征 窄长条 DIN 导轨安装外形。 前面板双 BNC 电口与双工 ST 光纤口。 LED 阵列显示电源、光收发状态。 内部隔离屏障分隔电侧与光电路区域。 电缆格兰头供电线入口。
工作原理 本地 LCN 电信号经 BNC 接口接入。板载电转光转换器将电信号转换为 1310nm 光信号，经光纤传输到配对远端转换器。远端单元将光信号转换回电 LCN 信号连接远端网段。反向数据传输走相同双向路径。光功率监测电路持续测量接收信号强度，衰减过大或光纤断裂触发故障报警。
安装要求 将转换器卡装在柜内 DIN 导轨。 本地 LCN 网络同轴电缆接至 BNC 口。 光纤交叉连接：本地发送接远端接收。 接入 24V DC 供电，检查光链路 LED 显示正常锁定。
使用注意事项 光纤弯折半径≥5cm，急弯会拉断纤芯。 禁止直视点亮光纤端面，激光会损伤眼睛。 光纤连接器端面需定期清洁，油污灰尘造成信号丢失。 网段间接地回路故障被光隔离屏障阻断。
