描述

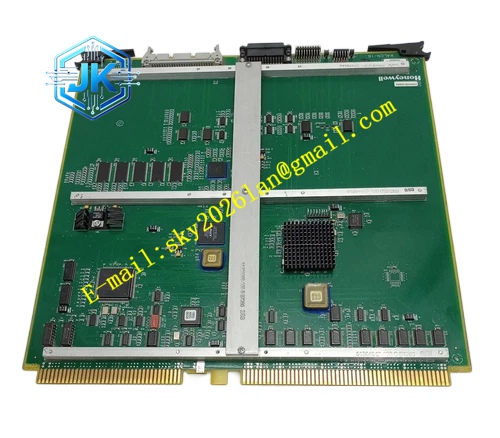

HONEYWELL 51403519-160 K4LCN-16
技术规格： 主处理器为 Motorola 68040；板载 16MB 板载内存，内存不可扩展；LCN 总线速率 5Mbps；背板并行总线接口；供电为机架背板 5VDC；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；湿度 5% 至 95% 无凝露；支持 LCN 全网时钟同步帧收发；支持 ECC 内存纠错。
功能特点： 执行 LCN 节点固件程序，完成 LCN 报文接收解析、报文打包发送；板载 ECC 内存纠错，自动修正单比特内存错误；参与 LCN 全网时间同步，生成同步时钟帧；内置硬件看门狗，程序异常自动复位节点；完整硬件自诊断，检测处理器、内存、总线接口故障，故障信息在面板指示灯呈现；支持节点在线下装固件。
应用场景： TDC3000 系统 NIM 网络接口管理器核心处理板；LCN 通用操作站 US 节点处理器；历史模块 HM 节点运算板；存量 TPS 系统老旧 K2LCN 板卡升级替换。
性能参数： 处理器主频满足 LCN 节点报文处理吞吐量，可稳定处理上千过程点报文；内存 ECC 纠错延迟微秒级；看门狗超时时间硬件固定，避免程序卡死造成节点离线；LCN 报文转发延迟稳定，不造成网络时序错乱。
材质构成： 多层 FR4 阻燃 PCB，整板 G3 三防涂覆；板载高速缓存、主内存芯片为工业级器件；背板金手指镀金；板上散热金属压片为铝合金；面板为冷轧钢喷塑。
结构特征： TDC3000 标准长卡立式结构；前端金属面板带有运行、通讯、故障 LED 指示灯；两侧面板卡扣，卡入机架插槽后锁紧；板载铝合金散热压片覆盖主处理器与内存芯片；板载配置拨码开关用于节点地址设定。
工作原理： 板卡上电后执行固件初始化，完成内存自检、LCN 接口初始化；持续接收 CLCN-A 通讯模块送来的 LCN 网络报文，处理器解析报文，完成数据转发、运算、历史数据缓存等任务；节点需要向外发送数据时，组装 LCN 报文，经由 CLCN-A 模块驱动至 LCN 同轴总线；看门狗电路持续监测程序运行，程序跑飞时触发硬件复位重启节点。
安装要求： 垂直安装于 TDC3000 LCN 节点机架插槽，与 CLCN-A 通讯模块配套使用；安装前核对节点拨码地址，LCN 网络内所有节点地址唯一；机架供电由 ACX633 电源模块提供；机柜屏蔽线缆单点接地，强弱电缆分开敷设；机柜接地电阻≤4Ω。
使用注意事项： 仅适配 TDC3000/TPS LCN 节点机架，不适用 C300 Experion PKS；更换板卡需要重新核对节点地址，避免地址冲突造成 LCN 网络瘫痪；插拔全程佩戴防静电手环；节点固件版本需要和系统软件版本匹配，版本不兼容会造成节点无法上线。
