描述

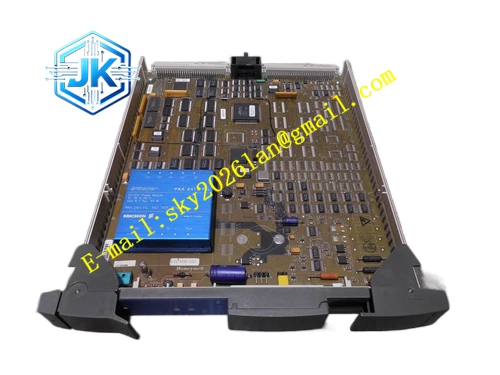

Honeywell 51401642-150
技术规格
- 同步链路速率：100Mbps 高速差分链路
- 连接设备：配对主备冗余控制器主机
- 数据传输：所有运行变量与逻辑状态实时镜像
- 背板接口：TPS 控制器 VME 总线
- 供电电源：背板 5V DC
- 工作温度：0℃至 + 60℃
- 同步延迟：≤100μs
功能特点 双向实时数据同步，主备状态与变量完全镜像。 自动链路故障检测，同步电缆丢失触发非计划切换报警。 板载 LED 指示同步链路激活、数据传输与故障状态。 所有同步数据帧带 CRC 校验，配对控制器间数据完整性有保障。 支持同步电缆在线更换，不中断系统运行。 兼容全系列 TPS 冗余控制器硬件修订版。
应用场景 TPS 冗余控制器对数据同步链路 同步链路故障造成非计划切换备件替换 非冗余 TPS 过程管理器冗余升级 控制器硬件换代同步接口更换
性能参数
- 同步数据刷新率：0.5ms
- 主板故障后切换时间：≤5ms
- 最大同步线缆长度：3 米屏蔽双绞线
- 数据误码率：≤10^-12
- 平均无故障时间：60 万小时
材质构成 FR4 高速 PCB 基板 高速差分收发器芯片 同步逻辑 FPGA 镀金同步电缆连接器 光耦隔离器件 金属屏蔽前面板
结构特征 标准 VME 规格板卡。 前面板布置高密度同步电缆连接器。 LED 阵列显示同步链路与数据传输状态。 等长差分走线保证同步通道信号延迟一致。 金属屏蔽外壳屏蔽高速同步信号辐射。
工作原理 系统上电后两个配对控制器经接口板建立同步握手。主板持续向备板传输所有运行变量、逻辑状态与中间数据，备板实时接收存储这些数据运行相同逻辑但不驱动现场输出。链路监测电路持续检查同步连接健康状态，电缆丢失或数据损坏触发报警。主板故障时，备板使用镜像数据立即接管控制输出，无过程波动。
安装要求 将同步板插入主备控制器专用同步槽位。 两板间连接高速扁平同步电缆，锁紧连接卡扣。 上电后确认同步状态 LED 显示正常锁定。 调试时执行强制主板故障测试，验证无扰动切换。
使用注意事项 同步电缆长度不得超过 3 米，超长会造成信号时序错误。 运行中禁止断开同步电缆，会禁用冗余功能触发报警。 同步连接器松动会造成间歇数据损坏，维护时检查连接器锁止状态。 配对控制器必须运行相同固件修订版，版本不匹配会导致同步握手失败。
