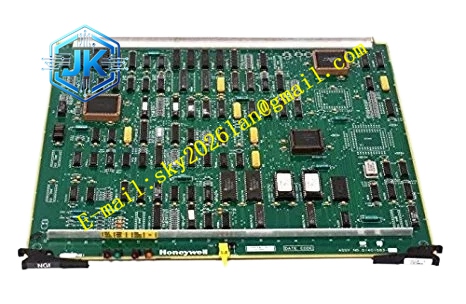

HONEYWELL 51401583-100 EPNI
技术规格： 适配 NIM 机架背板总线；支持 LCN 5Mbps 总线与 UCN 5Mbps 总线双向协议转换；背板供电 24VDC；工作温度 0℃至 55℃；存储温度 – 40℃至 85℃；湿度 5% 至 95% 无凝露；板载独立处理器与内存；具备 LCN、UCN 两侧总线的报文缓存。
功能特点： 完成 LCN 报文与 UCN 报文之间的协议翻译、地址映射；两侧总线报文缓存，平滑两侧网络速率差异；实时诊断 LCN 侧、UCN 侧总线通讯状态，识别总线断线、报文超时；支持 NIM 冗余配置，主备 EPNI 板同步状态，故障无扰切换；硬件自诊断，检测内存、处理器、背板总线故障；支持 NIM 节点组态在线下装。
应用场景： TDC3000 系统 NIM 网络接口管理器核心主板；LCN 上位网络与 UCN 控制子网对接；炼油、化工、电厂存量 TPS 系统 NIM 备件更换。
性能参数： 报文缓存队列深度满足 UCN 控制器大批量点数据突发传输；网桥转发延迟稳定，不影响 PID 控制周期；主备 NIM 状态同步毫秒级；总线故障检出速度快，及时在操作站弹出 NIM 报警。
材质构成： 多层 FR4 阻燃 PCB，G3 三防涂覆；背板金手指镀金；板载处理器、内存、总线收发芯片为工业宽温器件；前端金属面板冷轧钢喷塑。
结构特征： TDC3000 机架立式长卡结构；前端面板布置电源、LCN 通讯、UCN 通讯、故障指示灯；两侧带面板锁定卡扣，卡入机架插槽锁紧；板载配置拨码用于 NIM 节点标识与总线参数设置。
工作原理： LCN 网络下发的控制器读写报文送入 EPNI 板，板卡解析报文，转换为 UCN 协议报文发送至 UCN 总线；UCN 控制器上传的过程变量、报警报文，经过协议转换封装为 LCN 报文上传至 LCN 网络；模块持续监测两条总线的帧质量，发现持续通讯异常则触发故障报警，冗余 NIM 架构下备用板接管网桥任务。
安装要求： 垂直安装于 NIM 专用机架插槽，必须配套 NIM 调制解调 I/O 卡使用；LCN 同轴电缆使用 75Ω 专用屏蔽线缆；UCN 总线使用配套屏蔽双绞线，单点机柜接地；强弱电缆分开敷设，间距大于 30 厘米；机柜接地电阻≤4Ω。
使用注意事项： 不可以单独使用，缺少配套 NIM 调制解调 I/O 卡无法实现 LCN/UCN 桥接；更换板卡后核对 NIM 组态参数，版本需要匹配 TPS 系统软件；防静电操作，插拔佩戴防静电手环；NIM 冗余测试选择工艺低风险窗口执行。
