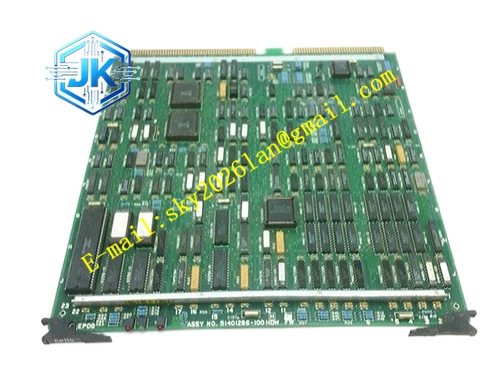

HONEYWELL 51401286-100
技术规格：
- 品牌：霍尼韦尔
- 型号：51401286-100
- 产品类型：IO信号调理模块/EPDG接口卡
- 适用系统：霍尼韦尔Experion PKS C300/C200等DCS系统
- 产地：美国
- 尺寸：160mm × 80mm × 220mm（含安装夹）
- 重量：约0.6kg
- 工作电压：24V DC（18V DC ~ 36V DC宽范围适应）
- 工作电流：≤150mA（静态），≤300mA（满载输出）
- 功耗：≤7.2W
- 工作温度：-20℃至+60℃
- 防护等级：IP20
- 隔离电压：≥2500Vrms（1分钟）
功能特点：
- 信号调理：模拟信号隔离、数字信号转换、故障隔离三大核心功能
- 干扰抑制：内置可编程低通滤波器（0.1Hz至100Hz可调）和信号放大电路
- 电气隔离：三级电气隔离（输入-输出-电源），共模抑制比≥80dB
- 信号转换：支持非标准信号转换为标准信号，内置冷端补偿功能
- 故障诊断：支持通道级故障诊断，通过LED指示灯和Modbus协议上传故障代码
- 冗余扩展：支持双模块热冗余配置，故障切换时间≤10ms
- 软件兼容：无缝对接霍尼韦尔Experion PKS配置软件Control Builder
应用场景：
- 化工反应器信号调理与隔离
- 石油炼化装置控制系统
- 电力系统辅助设备集中信号处理
- 冶金行业过程控制
- 老系统升级过渡（如TDC 3000到Experion PKS）
- 中小化工设备DCS建设
性能参数：
- 模拟输入：支持4-20mA、0-10V、热电偶（J/K/T型）、热电阻（PT100）
- 模拟输出：4-20mA DC（负载≤500Ω）或0-10V DC（负载≥10kΩ）
- 输出精度：±0.1% F.S.
- 线性度：≤±0.05% F.S.
- 数字输入：24V DC干接点信号，响应时间≤1ms
- 隔离性能：三级电气隔离，隔离电压≥2500Vrms
- 安全等级：符合IEC 61508 SIL 2安全等级
材质构成：
- ABS阻燃材料外壳（UL94 V-0级）
- 工业级印刷电路板
- 三防漆涂层（防潮、防盐雾、防霉）
- 镀金连接端子（抗氧化）
- Phoenix端子（间距5.08mm）
- 高性能处理芯片
- 精密电子元件
结构特征：
- 标准机架安装尺寸（160mm × 80mm × 220mm）
- 前端Phoenix端子布局
- LED状态指示灯
- 散热设计
- 机架安装接口
- 模块标识清晰
- 防护外壳
- 抗震等级5g（10Hz ~ 500Hz）
工作原理：
该模块作为现场传感器/执行器与DCS控制器之间的信号调理单元，接收来自现场的模拟/数字信号，经过信号调理、隔离转换后，输出标准信号至DCS系统。内置的可编程低通滤波器和信号放大电路有效抑制现场干扰，三级电气隔离阻断故障电流传播，保护高价值的DCS控制器模块。支持通过Control Builder软件在线配置通道信号类型、滤波参数和报警阈值。
安装要求：
- 安装于霍尼韦尔DCS系统机架内
- 确保良好的通风散热条件
- 按照系统配置要求正确插入模块
- 实施适当的接地措施
- 避免强电磁干扰环境
- 确保环境温度在规定范围内
- 连接导线截面积0.5mm² ~ 2.5mm²
- 插拔力≤50N
使用注意事项：
- 由专业技术人员进行安装调试
- 严格按照系统配置要求操作
- 定期检查模块运行状态
- 保持模块清洁
- 避免在恶劣环境中使用
- 及时记录和处理故障
- 配置时使用霍尼韦尔Control Builder软件
- 定期检查隔离性能
- 冗余配置时确保主备模块同步工作
