描述

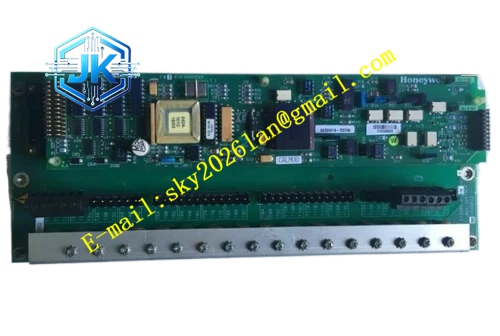

Honeywell 51309218-175
技术规格 DCS 机架插卡通讯板；串行现场通讯接口；板载协议处理芯片；工作温度 0℃~+60℃；背板 5V 直流供电；板载内存缓存；前面板 LED 指示电源、收发、故障。
功能特点 独立串行协议处理，减轻主控制器负载；DCS 控制器与远程现场设备双向实时 I/O 数据传输；捕获通讯错误并上报故障；数据缓存用于短暂扰动期间保存传输数据；LED 展示电源、发送、接收与故障状态；DCS 工作站软件完成通讯参数配置。
应用场景 大型石化 DCS 控制柜；化工厂远程 I/O 通讯机架；电站 DCS 通讯子系统；原油管道控制系统；化肥厂过程控制网络；矿山过程监控 DCS 系统。
性能参数 串行通讯波特率运行稳定；数据帧传输完整性保持；通讯错误检测可靠；背板数据交换时序一致；电路抗干扰能力满足 DCS 规范。
材质构成 FR4 多层阻燃 PCB；镀金背板边缘连接器；通讯微处理器；串行收发芯片；SRAM 内存缓存；LED 指示灯；带锁定机构的金属前面板。
结构特征 机架插卡设计；后端镀金边缘连接器对接 DCS 背板；前面金属面板装配状态 LED 与通讯端口；前面板带卡件锁定拨片；高速数字电路区域配置金属屏蔽罩。
工作原理 板卡通过机架背板与 DCS 控制器建立连接。板载微处理器运行串行通讯协议，接收控制器下发的输出指令，打包后发送至远程现场设备；接收现场设备上传的输入数据，经由背板转发至 DCS 控制器。板卡持续校验通讯帧质量，记录通讯故障事件。
安装要求 通讯板插入 DCS 空闲插槽并锁死；串行现场通讯线缆连接前面板端口；DCS 组态软件配置波特率、设备地址、通讯协议；校验机架电源负载；现场串行布线使用屏蔽电缆。
使用注意事项 拿取 PCB 卡件执行防静电防护；无热插拔授权不可在机架通电状态插拔卡件；通讯电缆远离高压动力线缆；板卡更换前保存 DCS 通讯配置；定期维护检查 LED 运行状态。
