描述

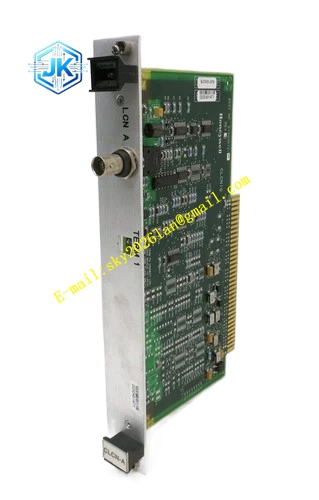

HONEYWELL 51305072-200 CLCN-A
技术规格： 通讯总线为霍尼韦尔专用 LCN 总线，传输速率 5Mbps；供电为背板 24VDC；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；工作相对湿度 5% 至 95%，无凝露；支持同轴电缆 LCN-A 接口；具备硬件信号整形电路；振动耐受 5g（20Hz 至 500Hz）；冲击耐受峰值 30g（11ms）；CE、UL、CSA 工业认证。
功能特点： 负责 LCN 差分信号的接收、整形、驱动发送；具备总线终端匹配功能，可通过硬件拨码设置终端电阻；实时监测 LCN 总线信号质量，识别总线断线、信号衰减、信号冲突故障；板载硬件时钟同步电路，参与 LCN 全网时间同步；支持热插拔，在冗余 LCN 架构中单卡更换不中断网络；板载独立自诊断，故障代码上传至 LCN 网络的操作站。
应用场景： 石油炼化 TDC3000 老系统操作站节点通讯；化工装置 LCN 网络节点扩展与备件替换；电厂老旧 DCS 历史模块、NIM 节点配套通讯；造纸、制药存量 TPS 控制系统网络故障更换。
性能参数： 信号接收阈值稳定，长距离同轴电缆传输下信号误码率极低；时钟同步精度满足 LCN 全网毫秒级时序要求；总线驱动能力适配标准 LCN 同轴线缆，单段线缆最大长度匹配系统规范；故障响应时间小于 100ms，网络异常快速上报。
材质构成： PCB 基板为 FR4 阻燃多层电路板，整板 G3 三防涂覆；背板金手指连接器镀金处理；同轴信号接口为黄铜镀镍；板载电容、逻辑芯片选用宽温工业级器件；金属面板为冷轧钢喷塑。
结构特征： 标准 TDC3000 机架立式长卡结构；前端金属面板带有 LCN 同轴 BNC 接口；面板布置电源、网络活动、故障 LED 指示灯；两侧带有面板锁定卡扣，卡入机架插槽后紧固固定；板载拨码开关用于终端电阻配置。
工作原理： LCN 同轴电缆上的差分曼彻斯特编码信号送入 BNC 接口，模块内部接收电路完成信号放大、整形，转为并行数字信号送入背板总线，供机架内节点处理器读取；节点下发的数据经过编码、驱动，转换为 LCN 总线差分信号发送至同轴网络；模块持续检测总线电平与通讯帧，识别线路异常并输出故障报警。
安装要求： 垂直安装于 TDC3000 系统标准 LCN 节点机架插槽；同轴 LCN 电缆采用专用 75Ω 同轴屏蔽线缆，屏蔽层机柜单点接地；总线两端节点启用终端匹配电阻，中间节点关闭终端匹配；强弱电缆分槽敷设，和动力线缆间距大于 30 厘米；机柜接地电阻小于等于 4Ω。
使用注意事项： 模块仅适配 TDC3000/TPS 系统 LCN 节点机架，不兼容 C300 Experion PKS 系列；插拔模块前佩戴防静电手环释放静电；BNC 接头紧固到位，避免虚接造成网络抖动；不可以随意修改终端电阻拨码；同轴电缆弯折半径不可小于线缆规范值，防止内芯断裂。
