描述

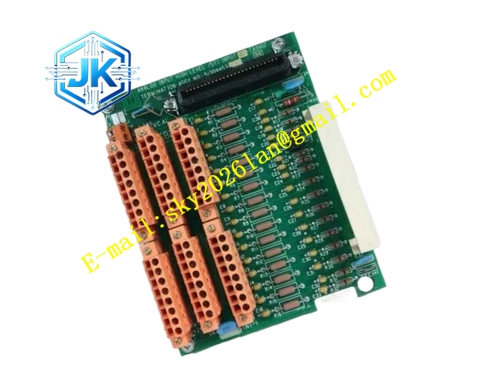

Honeywell 51304485-150
技术规格
- 通道数量：16 路离散量输出通道
- 输出类型：24V DC NPN 低边开关
- 每通道额定电流：0.5A
- 隔离：现场侧与背板间 500VAC
- 背板接口：TDC3000 I/O 子架总线
- 工作温度：0℃至 + 60℃
- 支持热插拔：在线板卡更换
功能特点 逐通道短路与过流保护，过载时限流并锁存故障。 输出状态回读，对比命令状态与实际电路状态，偏差触发故障报警。 逐通道 LED 指示输出导通状态。 固态开关无机械触点磨损，适配高频运行负载。 可配置过程管理器停止时故障安全输出状态。 所有输出命令带 CRC 校验，防止通信错误触发非预期现场动作。
应用场景 TDC3000 系统电磁阀与报警灯塔驱动 中间继电器线圈控制回路 故障离散输出板备件替换 现有 TDC3000 子架 I/O 扩展
性能参数
- 输出响应时间：≤20μs
- 短路保护阈值：每通道 0.6A
- 关断漏电流：≤0.1mA
- 整模块电流额定：8A
- 平均无故障时间：40 万小时
材质构成 FR4 阻燃 PCB 基板 功率 NPN 晶体管阵列 隔离光耦驱动器件 电流采样电阻 TVS 保护二极管 镀金背板金手指 UL94 V0 阻燃塑料前面板
结构特征 标准 Eurocard 规格，插入 I/O 子架槽位。 前面螺钉端子布置 16 通道布线点。 隔离屏障分隔现场输出侧与背板逻辑侧。 逐通道 LED 与对应端子位置对齐。 防误插缺口防止插入非输出槽位。
工作原理 过程管理器经子架背板发送输出命令。板载逻辑驱动选定通道光耦，激活 NPN 功率晶体管拉通现场负载回路至地，使负载得电。电流采样电阻监测每通道输出电流，过流触发自动限流保护与通道故障锁存。回读电路对比实际输出状态与命令状态，偏差超范围触发通道故障报警。
安装要求 将板卡插入专用离散输出子架槽。 现场负载接至标注输出端子。 现场负载配电端按输出组安装外部熔丝。 调试时测试通道通断动作，验证短路保护过流响应。
使用注意事项 每通道额定电流不得超过 0.5A，过载会造成晶体管过热损坏。 感性负载需在线圈两端安装续流二极管。 通道故障锁存需现场排除短路后通过软件复位。 禁止将 AC 高压接至输出端子，高压会损坏功率晶体管。
