描述
Honeywell 51304260-200
技术规格
- 适配机架：Honeywell TDC3000 PMM、K2LCN IOP、NIM 标准机架槽位
- 外形尺寸：和标准竖插板卡外形完全一致
- 固定方式：卡扣式锁紧拉手，和 I/O 卡件锁紧结构相同
- 防火等级：UL94 V0
- 工作温度：0℃ ~ +70℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95% RH，无冷凝
- 认证：UL、CE
功能特点 封堵机架未使用的空置槽位，保证机柜冷却风道气流按照设计路径流动，避免气流短路，保障机架内所有板卡散热均匀。阻挡现场粉尘、纤维碎屑、昆虫进入机架内部，减少板卡积灰、端子氧化。金属基底结构具备电磁屏蔽作用，封闭槽位开口，降低机架内部电磁辐射外泄，同时阻挡外部电磁干扰从空置槽位侵入机架。面板拉手和功能卡件统一，外观整齐，区分槽位空位。卡扣锁紧结构，拆装便捷，无需额外工具。
应用场景 石化 PMM 机架空闲槽位封堵 炼油 K2LCN IOP 机架空余 I/O 槽位填充 电厂 NIM 网关机架空置槽位防尘、风道优化 存量 TDC3000 机柜改造、减配 I/O 后的槽位封堵 新机架预留扩容槽位临时遮挡防护
性能参数
- 平均无故障时间：无限结构件，无电气损耗
- 电磁屏蔽效能：30MHz~1GHz 频段大于 20dB
- 卡扣锁紧循环次数：大于 1000 次
- 阻燃自熄时间：小于 10 秒
材质构成 冷轧钢板冲压主体，表面喷塑防腐涂层 ABS 阻燃塑料拉手、锁紧卡扣组件 定位防呆塑胶凸点 标识丝印层
结构特征 和 TDC3000 标准竖插卡件等高同宽，正面配置和 I/O 卡件一致的金属拉手、锁紧卡扣。背部平整无电路元件，边缘设置防呆凸起，和机架槽位防呆缺口匹配，不会插错槽位。钢板本体完整覆盖槽位开口，四周贴合机架框架。
工作原理 无电气工作原理，属于机械结构件。插入空置槽位锁紧后，封闭槽位开口，阻断风道短路路径，维持机柜内部冷却气流的流向，同时形成物理屏障与电磁屏蔽屏障。
安装要求 直接对准机架空置槽位，垂直推入，扣紧拉手卡扣，确认挡板完全贴合机架面板。多个挡板安装时保持和相邻功能卡件齐平。风道设计的机柜，所有空置槽位必须全部安装填充挡板，不可留空。
使用注意事项 挡板仅做结构、防尘、风道使用，不具备任何电气控制、通讯功能。丢失、破损后直接更换，破损挡板会破坏风道与屏蔽效果。不可将挡板替换为功能卡件，也不可用其他规格挡板混用。需要新增 I/O 卡件时，先拔出挡板，再插入对应功能卡件。

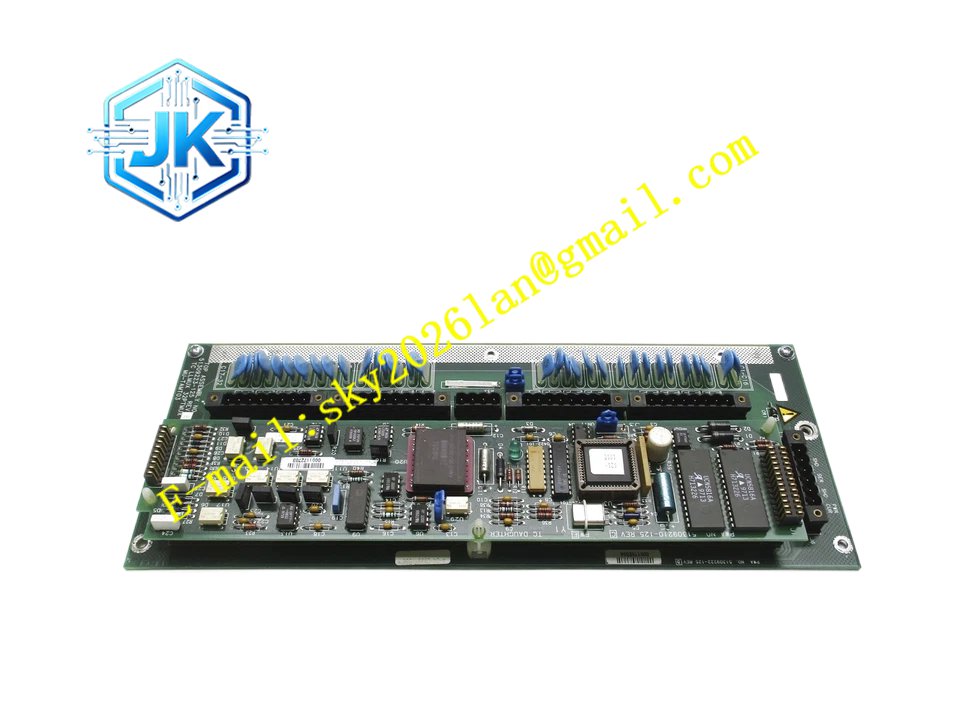

Honeywell 51304163-300
产品名称 PMM UCN Modem 调制解调通讯板
产品简介 51304163-300 是霍尼韦尔 TDC3000 PMM 过程管理模块配套 UCN Modem 调制解调子板，负责 PMM 主控板和 UCN 通用控制网络之间的信号调制、解调、电平转换，将 PMM 并行数字报文调制为 UCN 差分总线信号发送，同时将 UCN 总线差分信号解调为并行数字信号传给 PMM 主控板，是 PMM 接入 UCN 子网的核心通讯接口硬件。
技术规格
- 适配系统：Honeywell TDC3000 / TPS PMM 过程管理模块
- 总线介质：UCN 差分屏蔽双绞线
- 总线通讯速率：5Mbps
- 差分阻抗：120Ω
- 供电：5VDC、12VDC，由 PMM 电源接口板供给
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 完成 UCN 差分总线信号接收、整形、电平转换，将 UCN 差分信号转换为 PMM 主控板可识别数字信号，同时将主控板下发报文调制为 UCN 差分驱动信号发送至 UCN 总线。内置 120Ω 终端匹配电阻切换开关，支持网段末端阻抗匹配。硬件 CRC 校验接收报文，损坏报文直接丢弃，不转发至 PMM 主控板。面板 LED 指示灯，指示 UCN 链路信号、报文收发状态。独立信号隔离电路，隔离 UCN 总线浪涌干扰，保护 PMM 主控板。
应用场景 石化装置 PMM 节点 UCN 子网接入接口备件 炼油厂加热炉 PMM UCN 通讯故障替换 电厂锅炉辅机 TDC3000 UCN 网段网关维修 油气集输站场 PMM 控制器 UCN 子网接口备件 存量化工装置 UCN 总线通讯异常检修替换
性能参数
- 平均无故障时间：740000 小时
- 静电抗扰等级：8kV 接触放电
- 信号转发延迟：小于 120μs
- 隔离耐压：1500VAC
- 差分阻抗精度：120Ω±2Ω
材质构成 FR4 阻燃多层三防 PCB 板 UCN 差分总线收发驱动芯片、信号整形电路 精密金属膜 120Ω 匹配电阻、隔离变压器 TVS 浪涌抑制器件、RC 滤波网络 差分屏蔽端子接口 镀金板间连接器，对接 PMM 主控板 金属定位支架、链路状态 LED 指示灯组件
结构特征 PMM 机架专用子卡外形，板卡边缘设置板间对接连接器，直接插接在 PMM 主控板 UCN 扩展插槽。正面配置 UCN 差分接线端子，用于接入 UCN 屏蔽双绞线。PCB 内部差分走线严格等长、受控阻抗设计，降低共模干扰。板卡设置防呆缺口，防止反向插装。LED 指示灯分区排布，分别指示信号接收、信号发送、链路故障。
工作原理 UCN 差分总线报文信号经过差分端子送入子卡，经过阻抗匹配、隔离、整形电路转换为并行数字信号，传递给 PMM 主控板。主控板下发的跨网段报文，经过子卡驱动电路调制为 UCN 差分信号，输出至 UCN 总线。板卡持续监测差分信号幅值，信号衰减超标时点亮链路故障指示灯。校验失败的报文直接丢弃，不向上传递。网段末端节点开启内置终端电阻，中间分支节点关闭终端电阻。
安装要求 佩戴防静电手环，断电后将子卡垂直插接在 PMM 主控板 UCN 扩展插槽，确认连接器完全咬合。UCN 屏蔽双绞线按照差分定义接入端子，屏蔽层机柜侧单点接地。网段末端节点开启终端电阻开关，中间分支节点关闭终端电阻。上电后在 工程师软件读取 PMM 节点 UCN 链路诊断信息。UCN 线缆单独桥架敷设，远离大功率动力电缆。
使用注意事项 差分双绞线接线顺序不可颠倒，线序错误会造成 UCN 链路完全不通。子卡对静电敏感，全程防静电操作。该子卡必须和 PMM 主控板配套使用，不可单独运行。终端电阻仅在网段末端启用，中间节点启用会造成全网 UCN 通讯衰减。子卡损坏会直接造成 PMM 节点 UCN 链路离线，PMM 无法和 UCN 网段其他控制器交换数据。
