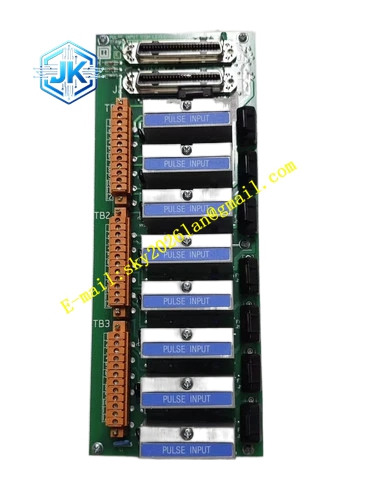

Honeywell 51304084-125
技术规格 通道数量：12 路脉冲信号接入通道 输入信号类型：方波脉冲、正弦脉冲信号 输入电压范围：0V ~ 30V DC 支持脉冲频率区间：0.1Hz ~ 100Hz 绝缘隔离等级：组间 250V DC 隔离 供电：由配套 IOP 卡提供回路供电 工作温度：0℃ ~ +60℃ 防护等级：IP20，机柜内部安装
功能特点 对每一路脉冲输入配置独立限流电阻，抑制现场浪涌电压，保护后端 I/O 卡芯片。 内置 RC 滤波网络，过滤线路上高频电磁干扰，避免误计数。 通道回路持续诊断，识别信号线开路、短路故障，故障状态传递至 IOP 卡上传 DCS。 通道分组布局，单一组线路故障不会干扰其余脉冲采集通道。 端子排布清晰，区分信号正极、负极、屏蔽接地端子，便于现场仪表接线。
应用场景 涡轮流量计、涡街流量计脉冲信号转接采集 泵、压缩机转速脉冲监测回路 燃气、油品贸易计量累积回路 化工管廊流量批量计量点位 电厂水系统脉冲式流量仪表接线转接
性能参数 脉冲计数误差小于 ±0.05% 信号上升沿识别阈值稳定，无漏脉冲、重复脉冲 绝缘电阻常温状态大于 1000MΩ 故障反馈响应时间小于 30ms
材质构成 PCB 基板为 FR4 UL94V0 阻燃板材 接线端子为黄铜基底镀锡端子 板载金属膜限流电阻、聚酯滤波电容 板上走线区域覆盖绿色阻焊油墨 固定支架为冷轧钢板静电喷塑
结构特征 扁平长方形端子板结构，适配 I/O 机架下层端子仓 板边预留固定螺丝孔位，螺丝锁紧固定在机柜支架 外侧设置插拔式接线端子排，现场线缆接入端子排 板内侧排线插座，使用扁平电缆对接脉冲 IOP 卡件 板面印刷通道编号、信号定义标识，方便巡检核对
工作原理 现场脉冲传感器输出脉冲电信号接入外部端子，信号经过限流电阻、RC 滤波电路做降噪处理，再通过扁平线缆输送至脉冲输入 IOP 卡件。端子板上采样支路持续监测回路电流，当回路电流低于阈值判定断线，电流超限判定短路，故障信号随脉冲信号一同传输给 IOP 卡，最终在 DCS 操作画面产生报警。
安装要求 端子板与 IOP 卡配套成对使用，不可单独搭配其他型号 IOP。 脉冲信号线使用屏蔽双绞线，屏蔽层单点接至本端子板接地端子。 端子板和动力电缆分隔在不同线槽敷设，远离变频器、电机线缆。 接线完成紧固端子，线缆无松动，避免脉冲信号抖动丢数。 安装前确认机柜保护接地完好，接地电阻≤4Ω。
使用注意事项 不可接入高于 30V 的电压信号，高压会直接烧毁板上限流器件。 屏蔽层禁止两端接地，地环流会造成脉冲信号紊乱、计数漂移。 长期运行的计量回路，每年度对端子板接线、滤波元件做检查。 端子板无热插拔设计，更换时先断开配套 IOP 卡供电。 腐蚀性气体、盐雾环境下，端子表面定期做防腐清洁。
