描述

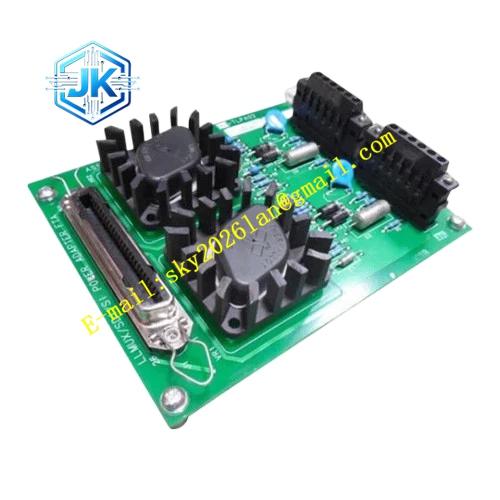

Honeywell 51303979-100H
技术规格 输入信号：4~20mA 电流信号 分辨率：16bit 基础精度：±0.1% FS 供电：背板 24V DC 工作温度：0℃ ~ +60℃ 防护等级：IP20 组间通道隔离电压 500V 断线检测阈值 3.8mA
功能特点 二线制变送器回路供电，无需变送器单独供电电源。 实时断线检测、超上限、超下限故障标记。 软件数字滤波，抑制现场电磁干扰带来的信号抖动。 上电全通道自检，周期在线诊断。 通道分组隔离，一组通道故障不影响其他采集组。
应用场景 化工装置工艺压力、液位、温度采集 储罐高低液位监测回路 加热炉炉膛温度、烟气参数采集 电厂水汽系统仪表信号采集 水处理流量、pH 变送器信号采集
性能参数 采样周期软件可配置 温漂低，长期连续运行精度稳定 输入具备过流、过压保护 绝缘电阻＞1000MΩ
材质构成 FR4 阻燃 PCB 基板 阻燃塑料前面板 镀金背板连接器 精密 ADC 芯片、金属膜采样电阻 光电隔离器件
结构特征 机架插卡式，适配对应 DCS 机架槽位 面板指示灯显示运行、通讯、分组故障 背部金手指对接背板总线 侧边端子块接入变送器屏蔽线缆 带防反插卡扣
工作原理 现场二线制变送器接入端子，模块提供回路供电，变送器输出 4-20mA 电流信号，经过隔离、滤波送入 ADC 芯片转换为数字量，打包后通过背板总线上传给 DCS 控制器。模块持续监测回路电流，电流低于断线阈值或者超出量程区间，标记通道故障并上传报警。
安装要求 机柜接地电阻≤4Ω，信号线屏蔽单点接地。 屏蔽双绞线和动力电缆分开敷设。 断电插拔模块。 接线区分正负极，极性反接变送器无供电、无信号。
使用注意事项 不可接入电压信号、脉冲信号，会损坏采集通道。 备件必须同型号同后缀版本，不同版本固件组态不通用。 屏蔽线缆禁止两端接地，防止地环流漂移信号。
