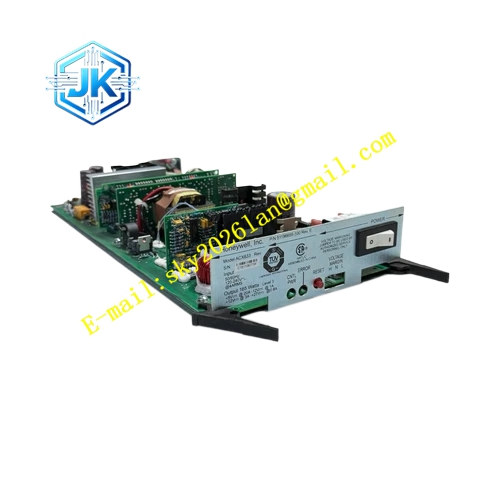

Honeywell 51196655-100
技术规格 交流输入电压：120V AC / 240V AC 可切换 输入工频：50Hz / 60Hz 输入额定电流：120V 档位 4A，240V 档位 3A 多路直流输出：+5V DC@20A、+12V DC@3A、-12V DC@1A、+27V DC@0.6A 额定总输出功率：165W 工作环境温度：0℃ ~ +60℃ 防护等级：IP20，仅限机柜内部安装 具备短路保护、过载保护、过压保护
功能特点 同时输出四路不同规格直流电压，满足机箱内数字逻辑电路、模拟采集电路、继电器驱动回路的供电需求。 内置独立限流保护电路，任意一路输出短路不会造成整机停机，其余电压通道持续输出。 输入侧具备 EMI 滤波电路，抑制电网谐波干扰，防止电网波动影响 DCS 节点通讯。 模块自带电源状态指示灯，直观显示输入就绪、各路输出正常、故障告警状态。 适配 TDC3000 双节点冗余架构，支持主备节点机箱独立配置电源。
应用场景 石油化工 TDC3000 老系统 LCN 控制节点机箱供电 炼油厂连续重整、催化装置主控 DCS 机柜 大型电厂存量霍尼韦尔 DCS 控制系统 化工储罐区、管廊远程 DCS 节点站 造纸、建材行业老旧霍尼韦尔集散控制系统改造备件
性能参数 +5V 输出稳压精度 ±2%，纹波峰值小于 50mV ±12V 输出稳压精度 ±3%，纹波峰值小于 80mV +27V 输出稳压精度 ±3% 过载保护动作阈值为额定输出电流的 115%，保护触发后锁存，断电复位恢复输出 MTBF 平均无故障时长满足 DCS 系统连续运行标准
材质构成 主功率 PCB 板为高 TG FR4 阻燃基板，UL94V0 等级 外壳为黑色阻燃工程塑料 输入输出端子为黄铜基底镀金端子 功率开关器件搭配铝制散热片，导热介质为导热硅脂 内部滤波电容为工业级长寿命电解电容 保险丝座、限流电阻为耐冲击工业元器件
结构特征 标准机架插装式结构，适配 TDC3000 节点机箱槽位 前面板集成电源状态 LED 指示灯、交流输入开关 背部金手指对接机箱内部供电背板，多路电压并行分配 内部腔体分隔高压输入区与低压输出区，电气隔离布局 功率器件集中布置在散热区域，风道自然散热
工作原理 外部工频交流电进入模块，先经过 EMI 滤波、整流桥整流转换为高压直流，经由高频开关变换电路，分别稳压生成 + 5V、±12V、+27V 四路独立直流电源。每一路输出回路搭载电压采样、电流采样电路，实时监测输出参数，参数超出阈值时控制回路切断输出并触发故障指示灯。多路电源同步供给机箱内各类板卡，支撑 DCS 节点的数据运算、LCN 通讯、信号采集功能。
安装要求 仅适配霍尼韦尔 TDC3000 原厂双节点机箱，不可混用其他品牌机架。 机柜保护接地可靠，接地电阻≤4Ω，电源外壳接地端子必须接入保护地。 安装位置保证前后通风空间，散热风道无遮挡，机柜内部环境无凝露。 更换模块前，先断开机箱交流输入开关，等待内部电容放电完毕再插拔。 交流输入线缆线径匹配额定电流，端子紧固扭矩控制在 1.2N・m 至 1.8N・m。
使用注意事项 禁止在输出端并联非原厂扩展负载，超出额定功率会触发永久损坏。 电网电压长期剧烈波动的现场，前端加装稳压净化装置。 模块内部存在高压储能电容，断电后电容维持电荷，断电后等待至少 5 分钟再开盖检修。 故障模块不可自行更换内部功率器件，维修后会丧失原厂电气隔离性能。 存放环境湿度控制在 5%~85%，禁止长期放置在含盐雾、腐蚀性气体环境。
