描述

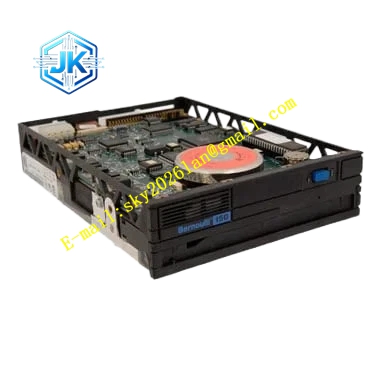

Honeywell 51196483-100
技术规格
- 适配系统：Honeywell TDC3000 / TPS 工作站
- 存储容量：单盘介质 150MB
- 接口类型：SCSI 并行接口
- 数据传输速率：2MB/s
- 供电：+5VDC、+12VDC
- 工作温度：0℃ ~ +40℃
- 存储温度：-20℃ ~ +85℃
- 相对湿度：5% ~ 80% RH，无冷凝
- 认证：UL、CE
功能特点 驱动 Bernoulli 可移动磁盘介质，完成磁盘介质的数据读写、寻址、校验。内置 SCSI 协议控制器，和工作站主板 SCSI 总线通讯。硬件 CRC 校验每一个扇区数据，扇区读写错误自动重试，重试失败上报工作站故障报警。面板配置状态指示灯，分别指示电源、磁盘读写、介质故障。支持介质热插拔，停机状态下更换磁盘介质。内置防震结构，降低机柜振动对磁头读写的影响。
应用场景 石化装置 TDC3000 工程师站历史数据存储驱动备件 炼油厂 TPS 操作员站组态备份磁盘驱动器维修 电厂辅机 TDC3000 工作站系统盘驱动单元替换 油气集输站场老款 TPS 工作站数据备份硬件更换 存量化工装置 Bernoulli 存储系统故障检修备件
性能参数
- 平均无故障时间：680000 小时
- 静电抗扰等级：8kV 接触放电
- 单扇区读写重试次数：8 次
- 寻道时间：小于 35ms
- 扇区校验检出率：99%
材质构成 金属压铸外壳，内部防震橡胶缓冲组件 SCSI 主控芯片、磁头驱动与伺服控制芯片 读写磁头组件、盘仓进给机械结构 电源稳压回路、ESD 防护器件 SCSI 镀金排线连接器、电源端子 金属面板、状态 LED 指示灯组件、介质弹出按键
结构特征 标准机架式卧式驱动单元，正面设置介质插入仓、弹出按键、状态指示灯。内部磁头组件悬浮设计，搭配橡胶缓冲垫吸收振动。背部引出 SCSI 数据排线接口与直流供电端子。外壳金属屏蔽结构，降低电磁干扰对读写信号的影响。仓口设置机械锁止结构，介质未到位时锁定磁头，防止磁头撞击损坏。
工作原理 工作站通过 SCSI 总线下发读写指令，驱动单元伺服电路控制磁头定位到磁盘介质对应扇区，磁头读取或写入磁介质上的二进制数据。每一扇区读写完成后执行硬件 CRC 校验，校验通过则向工作站返回成功信号，校验失败自动重试寻址。磁盘介质插入到位后，机械锁止结构释放磁头，进入就绪状态；按下弹出按键，伺服机构抬起磁头，介质安全弹出。
安装要求 断电后将驱动单元固定在工作站机箱内部支架，锁紧固定螺丝。SCSI 排线按照针脚定义对接工作站主板 SCSI 接口，SCSI 总线末端配套终端电阻。接入 5V、12V 直流供电，确认供电极性正确。佩戴防静电手环，避免静电损坏 SCSI 主控芯片。上电后在工作站系统识别存储设备，执行磁盘介质读写测试。
使用注意事项 仅支持 Bernoulli 专用 150MB 介质盘片，普通软盘、硬盘介质无法兼容。磁头组件精密脆弱，禁止敲击、晃动驱动单元。介质读写过程中禁止弹出介质，会造成磁头划伤、介质数据损坏。本驱动属于老旧停产备件，配套介质盘片存量稀少。潮湿、粉尘环境会加速磁头磨损，缩短使用寿命。
