描述

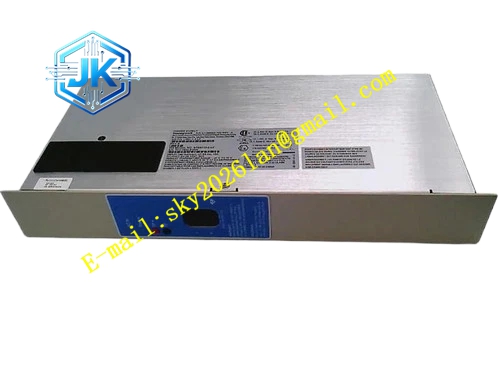

Honeywell 51195156-100
技术规格
- 适配系统：Honeywell TDC3000 / TPS NIM 网络接口模块
- 总线介质：UCN 差分屏蔽双绞线
- 总线通讯速率：5Mbps
- 差分标称阻抗：120Ω
- 供电：5VDC、12VDC，由 NIM 底板供给
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 隔离耐压：1500VAC
- 认证：UL、CE
功能特点 完成 UCN 差分总线信号接收、整形、电平转换，将 UCN 差分信号转换为 NIM 主控板可识别数字信号，同时将主控板下发报文调制为 UCN 差分驱动信号发送至 UCN 总线。内置 120Ω 终端匹配电阻切换拨码开关，支持网段末端阻抗匹配。硬件 CRC 校验接收报文，损坏报文直接丢弃，不转发至 NIM 主控板。面板 LED 指示灯，独立指示 UCN 链路信号、报文收发状态。独立信号隔离电路，隔离 UCN 总线浪涌干扰，保护 NIM 主控板。
应用场景 石化装置 NIM 节点 UCN 子网接入接口备件 炼油厂加热炉 NIM 网关 UCN 通讯故障替换 电厂锅炉辅机 TDC3000 UCN 网段网关维修 油气集输站场 NIM 网关 UCN 子网接口备件 存量化工装置 UCN 总线通讯异常检修替换
性能参数
- 平均无故障时间：750000 小时
- 静电抗扰等级：8kV 接触放电
- 信号转发延迟：小于 120μs
- 隔离耐压：1500VAC
- 差分阻抗精度：120Ω±2Ω
材质构成 FR4 阻燃多层三防 PCB 板 UCN 差分总线收发驱动芯片、信号整形电路 精密金属膜 120Ω 匹配电阻、隔离变压器 TVS 浪涌抑制器件、RC 滤波网络 差分屏蔽端子接口 镀金板间连接器，对接 NIM 底板 金属定位支架、链路状态 LED 指示灯组件
结构特征 NIM 机箱专用子卡外形，板卡边缘设置板间对接连接器，直接插接在 NIM 底板 UCN 扩展插槽。正面配置 UCN 差分接线端子，用于接入 UCN 屏蔽双绞线。PCB 内部差分走线严格等长、受控阻抗设计，降低共模干扰。板卡设置防呆缺口，防止反向插装。LED 指示灯分区排布，分别指示信号接收、信号发送、链路故障。
工作原理 UCN 差分总线报文信号经过差分端子送入子卡，经过阻抗匹配、隔离、整形电路转换为并行数字信号，传递给 NIM 主控板。主控板下发的跨网段报文，经过子卡驱动电路调制为 UCN 差分信号，输出至 UCN 总线。板卡持续监测差分信号幅值，信号衰减超标时点亮链路故障指示灯。校验失败的报文直接丢弃，不向上传递。网段末端节点开启内置终端电阻，中间分支节点关闭终端电阻。
安装要求 佩戴防静电手环，断电后将子卡垂直插接在 NIM 底板 UCN 扩展插槽，确认连接器完全咬合。UCN 屏蔽双绞线按照差分定义接入端子，屏蔽层机柜侧单点接地。网段末端节点开启终端电阻开关，中间分支节点关闭终端电阻。上电后在 TDC3000 工程师软件读取 NIM 节点 UCN 链路诊断信息。UCN 线缆单独桥架敷设，远离大功率动力电缆。
使用注意事项 差分双绞线接线顺序不可颠倒，线序错误会造成 UCN 链路完全不通。子卡对静电敏感，全程防静电操作。该子卡必须和 NIM 底板、NIM 主控板配套使用，不可单独运行。终端电阻仅在网段末端启用，中间节点启用会造成全网 UCN 通讯衰减。子卡损坏会直接造成 NIM 节点 UCN 链路离线，NIM 无法和 UCN 网段控制器交换数据。
