描述

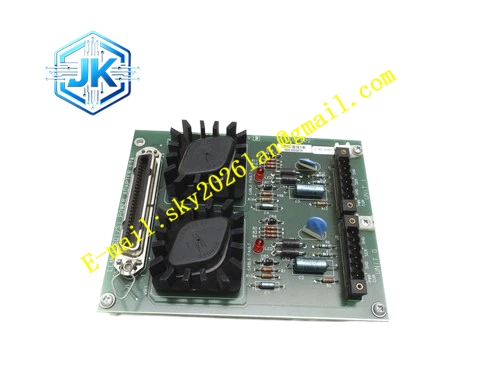

Honeywell 51191573-100
技术规格
- 适配系统：Honeywell TDC3000 / TPS NIM 网络接口模块
- 总线类型：NIM 内部并行背板总线、LCN 信号链路、UCN 差分链路
- 供电输入：5VDC、12VDC
- 连接器规格：多组镀金板卡插槽连接器
- 绝缘耐压：1500VAC
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 集成 NIM 内部地址总线、数据总线、电源母线，完成 NIM 主控板、LCN 子卡、UCN 子卡之间高速数据交互。多路独立电源分配通道，将 NIM 电源板输出电力分配至每一个子卡槽位，各路走线自带限流保护。插槽防呆定位设计，不同功能子卡只能插入对应槽位。总线走线受控阻抗设计，降低高速并行信号反射、串扰。板载总线终端匹配电阻，稳定总线信号质量。插槽触点具备在位检测电路，配合 NIM 主板识别子卡在位状态。
应用场景 石化装置 NIM 网关单元底板烧蚀替换 炼油厂 TDC3000 系统 NIM 通讯异常底层维修 电厂锅炉辅机 TPS NIM 节点扩容改造备件 油气集输站场 NIM 网关总线通讯故障更换 存量化工装置 NIM 机柜受潮氧化后的底板更换
性能参数
- 平均无故障时间：870000 小时
- 静电抗扰等级：8kV 接触放电
- 总线信号阻抗精度：±5%
- 单槽位最大承载电流：3A
- 总线信号衰减：小于 0.05V
材质构成 FR4 加厚阻燃多层 PCB 背板 厚铜电源母线层、受控阻抗信号走线层 镀金插槽连接器、金属定位柱 总线终端匹配电阻、ESD 防护器件 金属机架固定支架、接地铜排连接点
结构特征 NIM 模块一体式竖向背板，固定在 NIM 机箱后侧，所有子卡从正面插入，尾部触点对接本背板插槽。槽位分区划分主控槽位、LCN 子卡槽位、UCN 子卡槽位，每一个槽位配备独立防呆缺口。电源走线使用加厚铜箔承载大电流，信号走线单独隔离内层。背板预留专用接地端子，和机柜保护地可靠连接。
工作原理 NIM 电源板输出的多路直流电源，经由背板电源母线分配到各个槽位连接器，给插入的子卡供电。NIM 主控板发出的地址、数据、控制信号，通过背板总线走线分发至 LCN 和 UCN 子卡；子卡采集的网络报文、链路状态信号，经由同一组总线回传给 NIM 主控板。总线末端匹配电阻吸收信号反射，保证并行总线信号完整稳定。背板提供公共参考地，统一整套 NIM 单元的信号基准电位。
安装要求 完全断电后，拆除 NIM 机箱内所有子卡，再拆除旧背板，安装新背板，锁紧固定螺丝，保证背板接地端子和机柜接地可靠连接。逐一核对所有插槽连接器无变形、引脚无弯曲。依次装回 NIM 主控板、LCN 子卡、UCN 子卡，确认所有子卡尾部触点完全插入插槽。上电前使用万用表测量各路电源通路，确认无短路。上电后在工程师站识别所有子卡在位状态。
使用注意事项 背板引脚极其脆弱，插拔板卡时垂直平稳操作，禁止斜向插拔，防止插槽针脚弯曲断裂。背板铜箔烧蚀、针脚氧化后无法修复，直接更换。整套 NIM 单元必须可靠接地，接地不良会造成总线噪声大、通讯随机丢包。禁止在背板带电状态下拆卸背板本身，带电拆卸会直接烧毁全部 NIM 子卡。
