描述

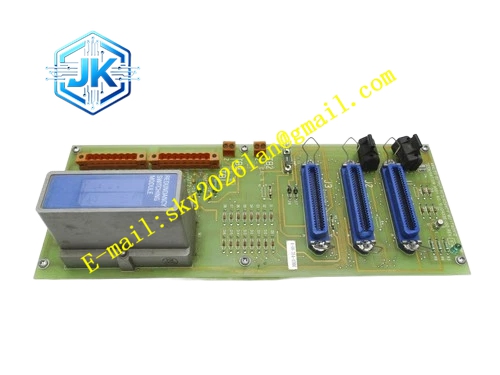

Honeywell 51108306-200
技术规格
- 适配系统：Honeywell TDC3000 / TPS LCN 本地控制网络
- 总线速率：5Mbps
- 标称阻抗：75Ω
- 适配线缆：FM59 75Ω 同轴电缆
- 接口类型：BNC 母头
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 绝缘耐压：1500VAC
- 认证：UL、CE
功能特点 内置高精度金属膜 75Ω 终端电阻，吸收 LCN 总线信号末端反射波，抑制信号振铃畸变。BNC 直插式结构，可快速串接在 LCN 总线末端。内置 ESD 防护器件，泄放同轴电缆感应静电。适配单端 LCN 网段末端，同一网段仅允许安装一套该适配器。适配器外壳自带接地端子，可配合机柜保护地连接，降低共模干扰。外壳标识清晰，区分末端匹配点位，避免误装在中间分支节点。
应用场景 石化装置 LCN 同轴总线网段末端阻抗匹配 炼油厂 TDC3000 系统 LCN 网络改造调试 电厂辅机 TPS 系统 LCN 链路故障排查替换 油气集输站场 LCN 主干网络新增网段配套 老旧化工装置 LCN 通讯不稳定问题整改备件
性能参数
- 平均无故障时间：920000 小时
- 阻抗精度：75Ω±0.5Ω
- 静电抗扰等级：8kV 接触放电
- 信号衰减量：小于 0.02V
- 工作带宽：DC~8MHz
- 电阻温漂：≤50ppm/℃
材质构成 阻燃 ABS 外壳，金属屏蔽内壳 高精度金属膜电阻 TVS 静电抑制二极管、RC 吸收网络 BNC 铜合金镀金接头、接地铜柱 绝缘环氧垫片、紧固卡扣组件
结构特征 小型直插式圆柱形结构，一端为 BNC 公头，一端为 BNC 母头，侧面预留接地螺钉端子。内部电阻与屏蔽层隔离布置，屏蔽腔体包裹电阻元件，隔绝外部电磁干扰。外壳带有防呆标识，无法和普通 LCN 转接接头混淆。整体体积小巧，可直接安装在控制柜端子侧，不占用机架槽位。
工作原理 LCN 同轴总线传输的 5Mbps 差分高频信号到达网段末端时，适配器内部 75Ω 电阻和同轴电缆特性阻抗完全匹配，将信号能量全部吸收，消除阻抗不连续带来的信号反射，避免反射信号叠加原始报文造成通讯丢包、报文校验报错。接地端子将屏蔽层感应的干扰电荷导入机柜大地，降低共模噪声。
安装要求 断电后将适配器串接在 LCN 网段最后一个节点的 BNC 出口，拧紧 BNC 接头。接地端子使用黄绿接地线连接至机柜保护地，接地线长度控制在 300mm 以内。中间分支节点禁止安装该适配器。全部 LCN 线缆敷设完成后，使用示波器检测总线波形，确认无明显振铃。安装完成后在 TDC3000 工程师站读取 LCN 节点诊断状态。
使用注意事项 同一 LCN 网段只允许在最远端安装一只终端匹配适配器，重复安装会造成总线阻抗过低，全网通讯中断。BNC 接头必须完全旋紧，接头松动会造成阻抗突变。适配器不可长期暴露在腐蚀性气体、高凝露环境。电阻烧毁后必须整体更换适配器，不可单独更换内部电阻。不可将适配器作为普通 BNC 转接接头使用。
