描述

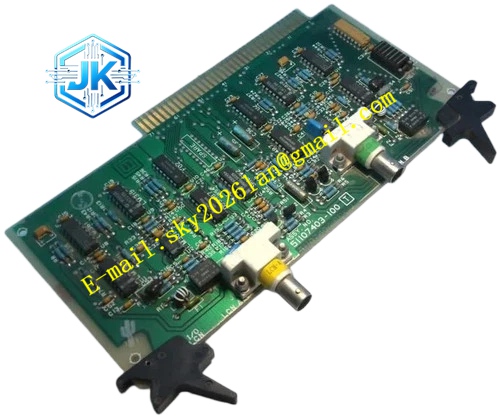

Honeywell 51107403-100
技术规格 通讯接口：RS485 本地子总线 供电：12V DC ±10% 存储容量：2K 字节 工作温度：-20℃ ~ +60℃ 外形尺寸：105mm × 55mm × 15mm 重量：100g 连接器：16 针 DIP 连接器
功能特点 实现机箱内部各个子板卡硬件地址译码，系统上电自动识别槽位板卡类型。 对本地 I/O 信号做缓冲驱动，增强总线带载能力，提升信号抗干扰能力。 总线信号整形，消除信号畸变，保障节点内部高速通讯稳定。 板载状态监测电路，识别总线断线、节点内部通讯故障。 支持冗余节点机箱地址匹配，适配 TDC3000 双节点架构。
应用场景 TDC3000 LCN 控制节点机箱内部信号转接 石化、炼油老 DCS 系统节点维修备件 电厂存量霍尼韦尔集散控制系统改造 造纸、玻璃行业 TDC3000 系统节点故障替换
性能参数 总线信号传输延迟极低，不影响 LCN 网络周期扫描 总线驱动带载能力稳定，支持多块子板挂载 绝缘耐压 500V AC 长期运行地址识别无漂移
材质构成 FR4 绿色阻焊 PCB 板 镀金插针连接器 工业级逻辑芯片、总线驱动芯片 片式电阻电容，小型稳压芯片
结构特征 小型长条插板结构，适配机箱内部子槽位 板卡两端黑色塑料助拔拉手，方便插拔 板卡正面布置两个同轴信号接口，用于总线对接 直插式 DIP 连接器对接机箱底板
工作原理 节点背板总线信号接入本板，逻辑译码电路识别各个槽位硬件地址，分配总线访问权限，同时对进出 I/O 信号进行电平转换、信号放大缓冲，实现主节点板和机箱内 I/O 子板之间的数据中转。持续监测总线电平状态，总线异常时标记故障，上报节点主控板。
安装要求 仅安装 TDC3000 原厂 LCN 节点机箱内部子槽位。 安装时对齐连接器，助拔拉手均匀用力，避免引脚弯折。 机箱接地可靠，接地电阻≤4Ω。 更换前整机断电，等待电容放电完毕。
使用注意事项 板卡上同轴接口线缆不可大力拉扯，同轴接头极易损坏。 禁止在通电状态插拔该板，带电插拔直接烧毁总线驱动芯片。 板卡属于精密逻辑板，存放做好防静电保护，佩戴防静电手环操作。
