描述

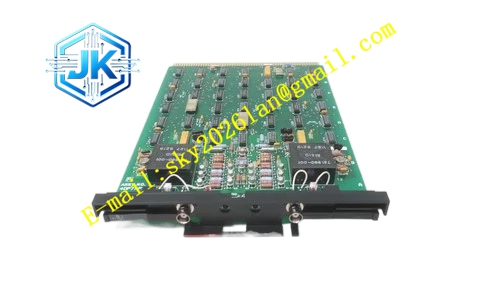

Honeywell 4DP7APXDHIII
技术规格 信号类型：24V DC 开关量输入 通道类型：干接点 / 湿接点兼容 供电：背板 24V DC 工作温度：0℃ ~ +60℃ 防护等级：IP20 通道隔离电压 500V 输入响应时间＜10ms
功能特点 支持干接点无源信号和 24V 有源湿接点两种信号模式，软件组态切换。 具备线路断线、短路故障诊断，识别现场线路异常。 通道之间电气隔离，单通道故障不扩散。 输入信号防抖滤波，滤除现场触点抖动带来的误信号。 上电自检所有通道回路状态，自检异常标记模块故障。
应用场景 泵、风机运行状态反馈采集 开关阀开到位、关到位阀位回讯 设备安全门、检修门状态监测 压缩机联锁开关信号采集 皮带机、输送设备限位开关信号采集
性能参数 输入防抖时间 0~50ms 软件可调 输入漏电流控制在微安级别，避免接点误触发 绝缘电阻＞1000MΩ 状态刷新周期毫秒级
材质构成 FR4 阻燃 PCB 板 阻燃塑料面板 镀金背板连接器 光电隔离芯片，限流电阻 状态指示 LED 灯珠
结构特征 标准机架插卡式，适配 APX 系列 DCS 机架 面板配备运行、通讯、故障 LED 指示灯 背部金手指对接背板总线 侧边外接端子块接入现场开关线缆 防反插卡扣设计
工作原理 现场开关接点闭合或者断开，改变输入回路电平状态，信号经过光电隔离、防抖滤波之后送入逻辑采集电路，转换为数字状态信号，通过背板总线上传 DCS 控制器。模块持续监测回路电流，和组态模式对比，识别断线、短路故障并上报。
安装要求 机柜接地电阻≤4Ω，信号线缆屏蔽单点接地。 开关量线缆和动力电缆分开敷设。 插拔模块前切断机架供电。 区分干接点和湿接点接线方式，接线模式和软件组态保持一致。
使用注意事项 湿接点模式下，外部不要叠加其他电压电源。 不要接入 220V AC 强电信号，会直接击穿隔离回路。 触点频繁动作的点位，定期检查外部开关触点老化情况。
