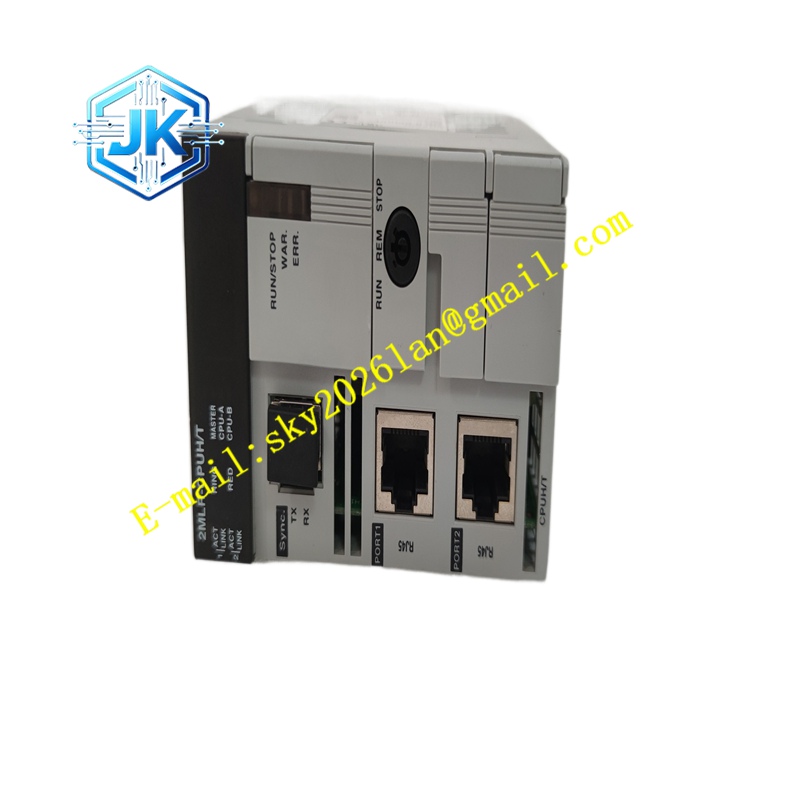

Honeywell 2MLR-CPUH/T
技术规格： 型号 2MLR-CPUH/T；支持双机冗余热备运行；搭载大容量程序闪存存储器与掉电保持数据存储器；集成 10/100M 自适应以太网通讯接口、RS485 串行通讯接口；通讯背板为 MasterLogic PLC 专用高速背板总线；编程语言兼容梯形图 LD、功能块图 FBD、结构化文本 ST；内置独立硬件看门狗电路；支持程序在线下载、在线监控、变量强制功能；冗余同步通道集成在板卡内部。
功能特点： 冗余主 CPU 和备用 CPU 之间实时同步程序镜像、I/O 映像表、内部变量数据，保持两块 CPU 数据完全一致；主 CPU 发生硬件故障、总线故障时，硬件逻辑触发无扰切换，从 CPU 直接接管输出控制，切换过程不中断工艺输出；循环扫描执行用户联锁、时序、PID 控制程序；周期性读写本地机架 I/O 模块以及远程分布式 I/O 子站数据；和 SCADA 上位系统、触摸屏交互实时数据，接收上位设定指令，上传工艺参数；内置系统诊断，持续监测 CPU 自身、背板总线、通讯链路故障，故障信息上传监控画面；支持程序在线监控，在线强制变量调试。
应用场景： 化工连续反应装置、电厂锅炉辅机控制系统、油气长输管道场站、市政大型污水水处理工程、大型商业园区暖通集中控制系统、冶金生产线辅助联锁控制系统。
性能参数： 逻辑指令单步执行速度快，扫描周期稳定可控；冗余切换时间极短，切换过程不会触发工艺联锁误动作；以太网通讯速率 10/100M 自适应；模块正常工作温度 0℃至 60℃；硬件看门狗定时器可以防止程序跑飞死机；掉电保持区域数据断电长期保存。
材质构成： CPU 主板基材为高稳定性 FR-4 工业级 PCB；背板总线连接器触点镀金，提升反复插拔寿命；模块外壳为阻燃工程塑料；板上存储芯片、通讯芯片全部选用工业宽温级器件，适应控制柜内部温度波动。
结构特征： 标准 MasterLogic 机架插卡结构，垂直插入 PLC 主机机架专用插槽；模块正面面板配置运行指示灯、故障指示灯、通讯链路指示灯；正面面板自带 RJ45 以太网口和 RS485 调试串口；模块后端金手指直接接入机架背板供电与通讯总线；两块同型号 CPU 成对安装在机架指定冗余插槽，组成冗余控制对。
工作原理： CPU 上电之后，从板载闪存读取用户控制程序，按照固定周期循环扫描 I/O 输入状态，执行逻辑程序运算，根据运算结果刷新输出映像区，驱动 I/O 模块输出。冗余配置模式下，主 CPU 每一个扫描周期都把 I/O 镜像、内部变量同步发送给备用 CPU，两块 CPU 程序同步运行。当主 CPU 出现硬件损坏、通讯链路中断等致命故障，冗余检测电路立刻触发切换，备用 CPU 升级为主控单元，直接接管所有 I/O 控制和外部通讯，保障工艺持续运行。
安装要求： 模块安装在 MasterLogic 原厂标准 PLC 机架；冗余配置时两块 CPU 必须安装在机架指定的一对冗余插槽；机架整体垂直固定在控制柜内；以太网通讯线缆选用工业屏蔽网线，网线屏蔽层单点接地；拆装 CPU 模块全程佩戴防静电手环，释放静电；装配完成上电前，检查背板针脚无弯折。
使用注意事项： 组成冗余对的两块 CPU 必须烧录完全一致的固件版本；程序下载完成之后，校验两块 CPU 内部程序一致性；模块避免长期在高温、粉尘浓度极高的环境连续运行；通讯布线远离变频器、交流接触器等强电磁干扰设备；程序修改之后必须本地备份，留存程序版本记录。
